Компоненты системы охлаждения — Термостат в сборе

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Подъём и опускание автомобиля
9. Нижняя защита переднего бампера в сборе
10. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
11. Декоративный кожух двигателя в сборе
12. Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
13. Датчик температуры охлаждающей жидкости

Снятие 5 шагов

1. 1

   Ослабьте хомут, отсоедините отводящий шланг радиатора от термостата в сборе.

2.

   2

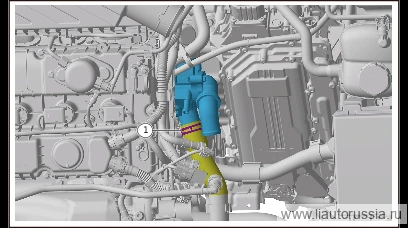

   Ослабьте хомут, отсоедините подводящий шланг радиатора от термостата в сборе.

3.

   3

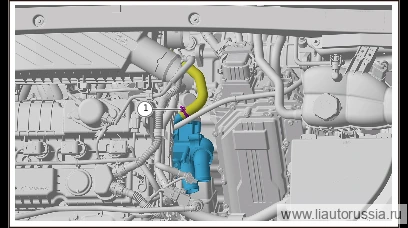

   Ослабьте хомут, отсоедините отводящий шланг отопителя двигателя от термостата в сборе.

4.

   4

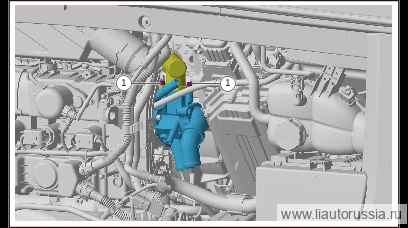

   Выверните крепёжный болт подводящей трубки насоса термостата (2 шт.), отсоедините подводящую трубку насоса термостата от термостата в сборе.

   🔧 торцевая головка-бита T30

   Примечание. Уплотнительное кольцо подводящей трубки насоса термостата 1003360 является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью.

5.

   5

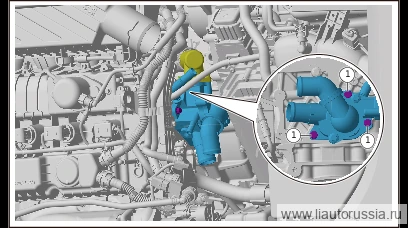

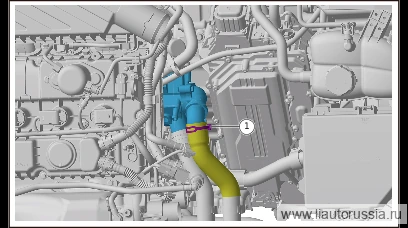

   Выверните крепёжный болт термостата в сборе (3 шт.), снимите термостат в сборе.

   🔧 торцевая головка 10 мм

   Примечание. Уплотнительное кольцо седла термостата 1001881 является одноразовой деталью и не подлежит повторному использованию.

Установка 5 шагов

1.

   1

   Установите термостат в сборе, установите крепёжный болт термостата в сборе (3 шт.).

   ⚙︎ (8±1.2) Н·м🔧 торцевая головка 10 мм

   Примечание

   • Уплотнительное кольцо седла термостата 1001881 является одноразовой деталью и не подлежит повторному использованию.
   • Болт фланцевый с наружным шестигранником 1000279 Момент затяжки: (8±1.2) Н·м.

2.

   2

   Подсоедините подводящую трубку насоса термостата к термостату в сборе, установите крепёжный болт подводящей трубки насоса термостата (2 шт.).

   🔧 торцевая головка-бита T30

   Примечание. Уплотнительное кольцо подводящей трубки насоса термостата 1003360 является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью.

3.

   3

   Подсоедините отводящий шланг отопителя двигателя к термостату в сборе, установите хомут.

4.

   4

   Подсоедините подводящий шланг радиатора к термостату в сборе, установите хомут.

5.

   5

   Подсоедините отводящий шланг радиатора к термостату в сборе, установите хомут.
