Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
Снятие 5 шагов
-

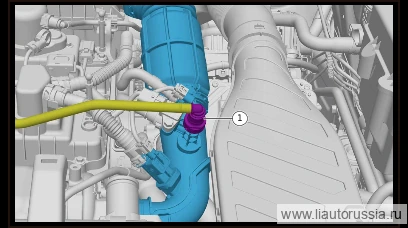

Используя клещи для быстроразъёмных соединений, разблокируйте фиксатор соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.
-

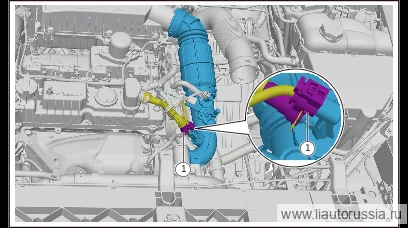

Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.
-

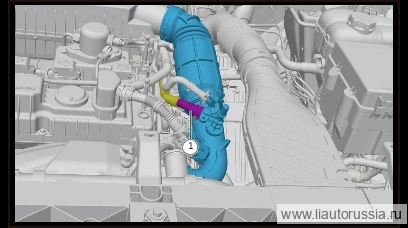

Используя клещи для быстроразъёмных соединений, разблокируйте соединение трубопровода TEV с магистралью автомобиля, отсоедините соединение трубопровода TEV с магистралью автомобиля.
-

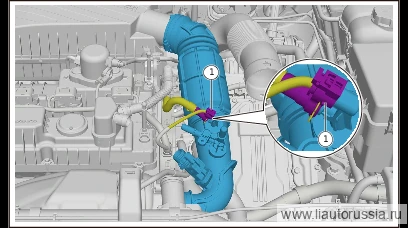

Отсоедините стопорную скобу, отсоедините разъём жгута проводов двигателя. Одновременно отсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.
-

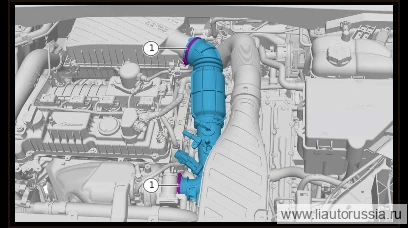

Ослабьте стяжной хомут (2 шт.) впускного шланга двигателя в сборе, снимите впускной шланг двигателя в сборе.
🔧 головка 7 мм
Установка 5 шагов
-
Установите шланг впуска двигателя в сборе, затяните стяжной хомут крепления шланга впуска двигателя в сборе (2 шт.).
🔧 головка 7 мм -
Подсоедините соединение трубопровода компенсационного газа и разъём жгута проводов двигателя.
-
Подсоедините соединение трубопровода TEV с магистралью автомобиля.
-
Подсоедините быстроразъёмное соединение вентиляции картера двигателя и разъём жгута проводов двигателя.
-
Подсоедините соединительную трубку Вентури II к впускному шлангу двигателя в сборе.
