Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Декоративный кожух двигателя в сборе

Снятие 2 шагов

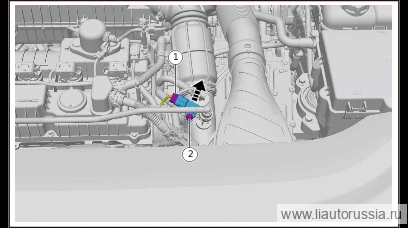

1.

   1

   Отсоедините разъём жгута проводов датчика давления диагностики десорбции (1 шт.).
2. 2

   Выверните крепёжные болты датчика давления диагностики десорбции (1 шт.), снимите датчик давления диагностики десорбции, перемещая его вверх по направлению стрелки.

   🔧 головка 10 мм

Установка 2 шагов

1. 1

   Установите датчик давления диагностики десорбции, перемещая его вниз по направлению стрелки, установите крепёжные болты (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: (9±1) Нм

   ⚙︎ (9±1) Н·м🔧 головка 10 ммQ1860616F70
2. 2

   Подсоедините разъём жгута проводов датчика давления диагностики десорбции (1 шт.).

   Примечание

   • Проверьте уплотнительное кольцо датчика давления диагностики десорбции на предмет повреждений, при наличии повреждений замените датчик давления диагностики десорбции.
   • При установке нанесите необходимое количество смазки на наружную поверхность уплотнительного кольца датчика давления диагностики десорбции.
   • Запрещается устанавливать датчик давления диагностики десорбции ударами инструмента.
