Задняя проушина
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
Снятие 3 шагов
-

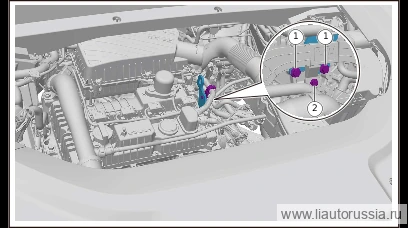

Подденьте и извлеките фиксирующую клипсу (1 шт.) кронштейна комбинированной магистрали, отсоедините кронштейн комбинированной магистрали от задней проушины.
-

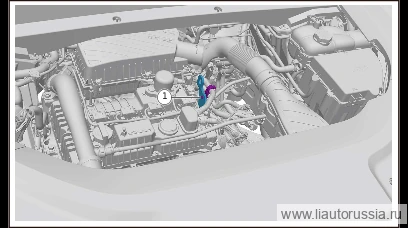

Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.
🔧 торцевая головка 8 мм -
Выверните крепёжный болт (2 шт.) задней проушины, снимите заднюю проушину.
🔧 торцевая головка 10 мм
Установка 3 шагов
-
Установите заднюю проушину, установите крепёжный болт (2 шт.) задней проушины. ST00043 Момент затяжки болта крепления задней проушины: (20±3) Н·м
⚙︎ (20±3) Н·м🔧 торцевая головка 10 мм -
Установите крепёжный болт (1 шт.) жгута проводов двигателя в сборе. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 торцевая головка 8 ммQ1840616F70 -
Подсоедините кронштейн комбинированной магистрали к задней проушине и установите фиксирующую клипсу (1 шт.) кронштейна комбинированной магистрали.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю проушину, установите крепёжный болт (2 шт.) задней п… | (20±3) Н·м |
| Установите крепёжный болт (1 шт.) жгута проводов двигателя в сборе. Q1… | (10±1) Н·м |
