Датчики системы двигателя (компонент)-Датчик высокого давления
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.

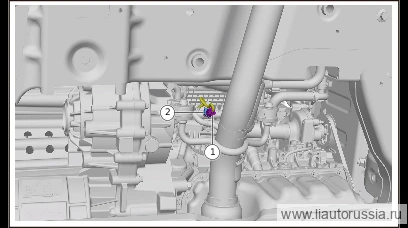

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 2 шагов
-
Отсоедините разъём жгута проводов датчика высокого давления (1 шт.).
-
С помощью специального инструмента для датчика высокого давления демонтируйте датчик высокого давления, снимите датчик высокого давления.
одноразовая детальПримечание. Датчик высокого давления 1000804 является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь.
Установка 2 шагов
-
Установите датчик высокого давления, затяните датчик высокого давления с помощью специального инструмента для датчика высокого давления. Момент затяжки: (32.5±2.5) Н·м
⚙︎ (32.5±2.5) Н·модноразовая детальПримечание. Датчик высокого давления 1000804 является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь. -
Подсоедините разъём жгута проводов датчика высокого давления (1 шт.).
Примечание- Датчик высокого давления является деталью одноразовой установки, и при необходимости замены датчика необходимо одновременно заменить топливную рампу.
- Запрещается затягивать или заменять датчик высокого давления непосредственно на двигателе/автомобиле в собранном состоянии — из-за недостаточного пространства для работы это может привести к воздействию на датчик боковой нагрузки от затяжного инструмента и нарушению герметичности.
- Перед затяжкой с заданным моментом смажьте коническую уплотнительную поверхность и резьбу датчика высокого давления смазкой без силикона.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик высокого давления, затяните датчик высокого давления… | (32.5±2.5) Н·м |
