Кронштейн крепления впускной трубки интеркулера
Блок двигателя в сборе · Li L7 2022–2023 · стр. 386–387 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
- Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
Снятие 1 шагов
-

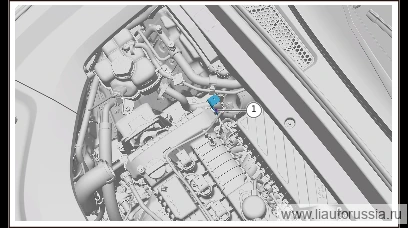

Выверните крепёжные болты кронштейна крепления впускной трубки интеркулера (1 шт.), снимите кронштейн крепления впускной трубки интеркулера.
🔧 головка 10 мм
Установка 1 шагов
-
Установите кронштейн крепления впускной трубки интеркулера, установите крепёжные болты кронштейна крепления впускной трубки интеркулера (1 шт.). Болт с шестигранной фланцевой головкой ST00076 Момент затяжки: (20±2) Н·м
⚙︎ (20±2) Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн крепления впускной трубки интеркулера, установите… | (20±2) Н·м |
