Компоненты впускных трубопроводов — Выходная трубка интеркулера VII

Система впуска · Li L7 2022–2023 · стр. 793–794 оригинала
4 шагов снятия4 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты впускных трубопроводов — Выходная трубка интеркулера VII

Подготовительные работы 8

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Крышка смотрового люка аккумуляторной батареи
  5. Аккумулятор книга владельца
  6. Открытие и закрытие капота
  7. Декоративный кожух двигателя в сборе
  8. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха

Снятие 4 шагов

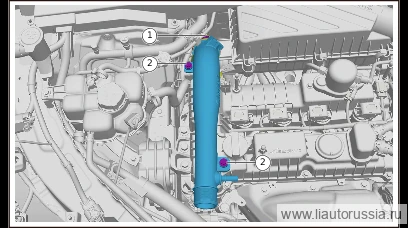

  1. Шаг 1

    С помощью клещей для быстроразъемных соединений разблокируйте быстроразъемное соединение трубки Вентури II, отсоедините соединительную трубку Вентури II от выходной трубки интеркулера VII.

  2. Ослабьте стяжной хомут (1 шт.) крепления выходной трубки интеркулера VI, отсоедините выходную трубку интеркулера VI от выходной трубки интеркулера VII.

    🔧 головка 7 мм

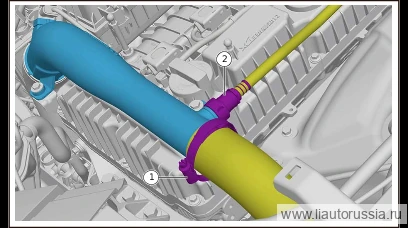

  3. Шаг 3

    Выверните крепежный болт (2 шт.) выходной трубки интеркулера VII, снимите выходную трубку интеркулера VII.

    🔧 головка 10 мм

  4. Снимите стяжной хомут (1 шт.) крепления выходной трубки интеркулера VIII, отсоедините ее от выходной трубки интеркулера VII.

    🔧 клещи для одноухих бесступенчатых хомутов Внимание: одноухий бесступенчатый хомут является деталью одноразового использования, при каждой разборке/сборке необходимо устанавливать новую детальодноразовая деталь

Установка 4 шагов

  1. Шаг 1

    Подсоедините выходную трубку интеркулера VII к выходной трубке интеркулера VII, установите стяжной хомут (1 шт.) крепления выходной трубки интеркулера VIII.

    🔧 клещи для одноухих бесступенчатых хомутов

  2. Установите крепежный болт (2 шт.) выходной трубки интеркулера VII. Комплект шестигранного болта и плоской шайбы Q140B0625F36L Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  3. Шаг 3

    Подсоедините выходную трубку интеркулера VI к выходной трубке интеркулера VII, затяните стяжной хомут (1 шт.) крепления выходной трубки интеркулера VI.

    ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0,5 Н·м 7 мм

  4. Подсоедините соединительную трубку Вентури II к выходной трубке интеркулера VII.

Моменты затяжки — сводка

ОперацияМомент
Установите крепежный болт (2 шт.) выходной трубки интеркулера VII. Ком…9±1 Н·м
Подсоедините выходную трубку интеркулера VI к выходной трубке интеркул…6±0.5 Н·м
