Трубопровод отвода картерных газов к впускному коллектору в сборе

Блок двигателя в сборе · Li L7 2022–2023 · стр. 518–520 оригинала
5 шагов снятия6 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Трубопровод отвода картерных газов к впускному коллектору в сборе

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Декоративный кожух двигателя в сборе
  9. Воздушный фильтр в сборе
  10. Электромагнитный клапан адсорбера

Снятие 5 шагов

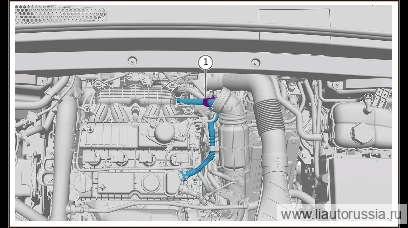

  1. Шаг 1

    Отсоедините трубопровод отвода картерных газов к впускному коллектору в сборе от разделительного хомута трубки II.

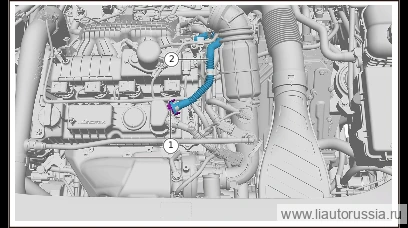

  2. Шаг 2

    Нажмите на разъём трубопровода отвода картерных газов к впускному коллектору в сборе в направлении, указанном стрелкой, отсоедините трубопровод отвода картерных газов к впускному коллектору в сборе от впускного коллектора в сборе.

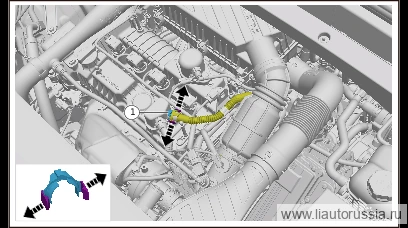

  3. Шаг 3

    В направлении стрелки отломите выступ быстросъёмного фиксатора и снимите быстросъёмный фиксатор.

    одноразовая деталь
    Примечание. Быстросъёмный фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.

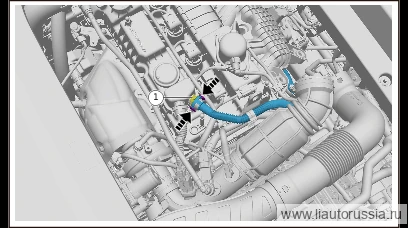

  4. Шаг 4

    Нажмите на штуцер магистрали отвода картерных газов к впускному коллектору в сборе в направлении стрелки, отсоедините магистраль отвода картерных газов к впускному коллектору в сборе от крышки головки блока цилиндров в сборе.

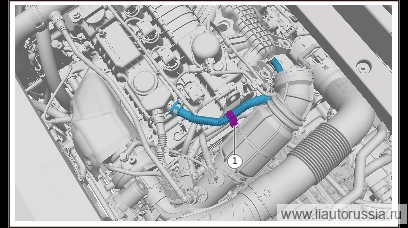

  5. Шаг 5

    Отсоедините трубопровод отвода картерных газов к впускному коллектору в сборе от комбинированного кронштейна трубопроводов, снимите трубопровод отвода картерных газов к впускному коллектору в сборе.

Установка 6 шагов

  1. Шаг 1

    Установите трубопровод отвода картерных газов к впускному коллектору в сборе, подсоедините трубопровод отвода картерных газов к впускному коллектору в сборе к комбинированному кронштейну трубопроводов.

  2. Шаг 2

    Установите быстросъёмный фиксатор.

    одноразовая деталь
    Примечание. Быстросъёмный фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.

  3. Подсоедините трубопровод отвода картерных газов к впускному коллектору в сборе к крышке головки блока цилиндров в сборе до упора.

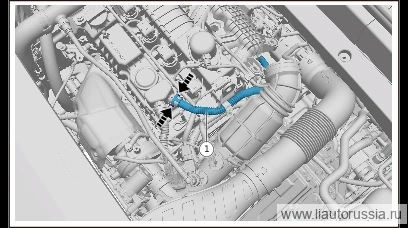

  4. Шаг 4

    В направлении стрелки защёлкните ушко быстросъёмной фиксирующей клипсы на магистрали отвода картерных газов к впускному коллектору в сборе.

  5. Шаг 5

    Нажмите на разъём трубопровода отвода картерных газов к впускному коллектору в сборе в направлении, указанном стрелкой, подсоедините трубопровод отвода картерных газов к впускному коллектору в сборе к впускному коллектору в сборе.

  6. Шаг 6

    Подсоедините трубопровод отвода картерных газов к впускному коллектору в сборе к разделительному хомуту трубки II.
