Электромагнитный клапан адсорбера

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Декоративный кожух двигателя в сборе
8. Воздушный фильтр в сборе

Снятие 6 шагов

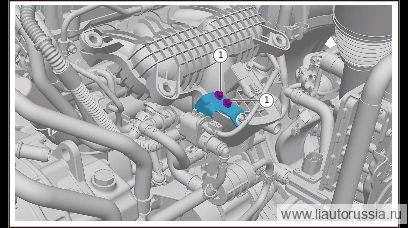

1.

   1

   Выверните крепёжный болт кронштейна электромагнитного клапана угольного адсорбера (2 шт.).

   🔧 головка 8 мм

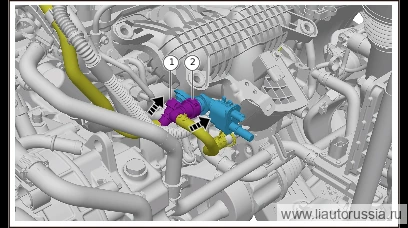

2.

   2

   Отсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).
3. 3

   Используя клещи для быстроразъёмных соединений, разблокируйте разъём трубки продувки адсорбера в сборе III, отсоедините трубку продувки адсорбера в сборе III от электромагнитного клапана адсорбера.

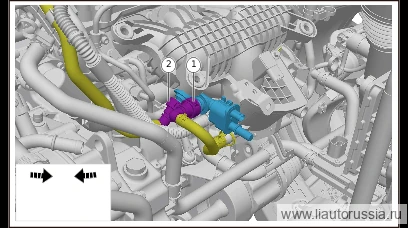

4.

   4

   Используя клещи для быстроразъёмных соединений, разблокируйте разъём нижнего трубопровода электромагнитного клапана адсорбера, отсоедините нижний трубопровод от электромагнитного клапана адсорбера.

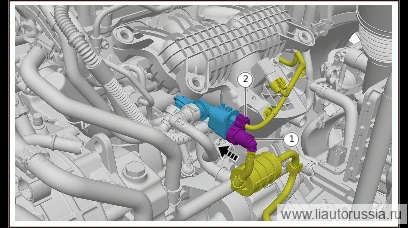

5. 5

   Используя клещи для быстроразъёмных соединений, разблокируйте разъём верхнего трубопровода электромагнитного клапана адсорбера, отсоедините верхний трубопровод от электромагнитного клапана адсорбера.

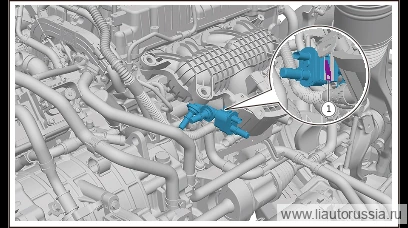

6.

   6

   Используя шлицевую отвёртку, разблокируйте фиксатор кронштейна электромагнитного клапана адсорбера, снимите электромагнитный клапан адсорбера.

Установка 8 шагов

1.

   1

   Установите электромагнитный клапан угольного адсорбера и защёлкните фиксатор кронштейна электромагнитного клапана угольного адсорбера.

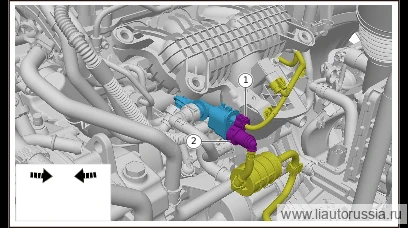

2.

   2

   Подсоедините верхний трубопровод электромагнитного клапана адсорбера к электромагнитному клапану адсорбера в направлении, указанном стрелкой. 2 . Подсоедините нижний трубопровод электромагнитного клапана адсорбера к электромагнитному клапану адсорбера в направлении, указанном стрелкой. Примечание При подсоединении верхнего и нижнего трубопроводов электромагнитного клапана адсорбера запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца. Подсоединяйте верхний и нижний трубопроводы электромагнитного клапана адсорбера до упора, до щелчка.

3.

   3

   Слегка потяните в направлении, указанном стрелкой, чтобы проверить состояние подключения верхнего трубопровода электромагнитного клапана адсорбера, убедитесь, что соединение выполнено надлежащим образом.

4.

   4

   Слегка потяните в направлении, указанном стрелкой, чтобы проверить состояние подключения нижнего трубопровода электромагнитного клапана адсорбера, убедитесь, что соединение выполнено надлежащим образом.

5.

   5

   Подсоедините трубку продувки адсорбера в сборе III в направлении, указанном стрелкой.
6. 6

   Подсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.). Примечание При подсоединении трубки продувки адсорбера в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца. Подсоединяйте трубку продувки адсорбера в сборе III до упора, до щелчка. Топл

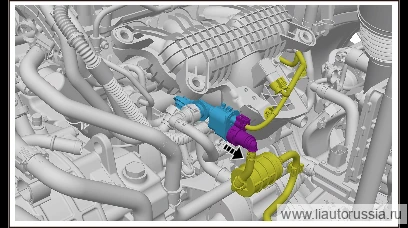

7.

   7

   Слегка потяните в направлении, указанном стрелкой, чтобы проверить состояние подключения трубки продувки адсорбера в сборе III, убедитесь, что соединение выполнено надлежащим образом
8. 8

   Установите крепёжные болты кронштейна электромагнитного клапана адсорбера (2 шт.). ST00031 Болт с шестигранной фланцевой головкой Момент затяжки: (10±1) Н·м Закройте клапан вентиляции адсорбера, откройте изоляционный клапан топливного бака. 2 . Откройте крышку заливной горловины, подключите дымогенератор (диагностический прибор) к системе, проверьте наличие утечек и определите зону утечки.

   ⚙︎ (10±1) Н·м🔧 головка № Наименование № Наименование 1 Клапан вентиляции адсорбера 3 Крышка заливной горловины 2 Изоляционный клапан топливного бака Метод и стандарт проверки герметичности системы улавливания паров топлива: 1 8 мм

Моменты затяжки — сводка
