Выпускной коллектор
Блок двигателя в сборе · Li L7 2022–2023 · стр. 293–294 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы увеличителя запаса хода температура трубопроводов системы выпуска очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться охлаждения трубопроводов системы выпуска до комнатной температуры перед демонтажем, иначе раскалённые детали могут причинить ожоги.
- Запрещается выполнение работ с высоковольтной электрической системой специалистами без средств индивидуальной защиты.
- Высоковольтные компоненты необходимо накрывать изоляционной накладкой во избежание несчастных случаев.
- Во время демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карта), обязан использовать высоковольтные изоляционные перчатки и одновременно обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполнить процедуру отключения высокого напряжения.
- При демонтаже и монтаже устройства очистки отработавших газов необходимо обеспечить отсутствие силиконовых соединений в зоне проведения работ (например, силиконового герметика или смазочных материалов на кремниевой основе).
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Слив и заправка моторного масла увеличителя запаса хода
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
- Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
- Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
- Теплозащитный кожух турбокомпрессора
- Узел очистки выхлопных газов в сборе
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Турбокомпрессор в сборе
Снятие 2 шагов
-

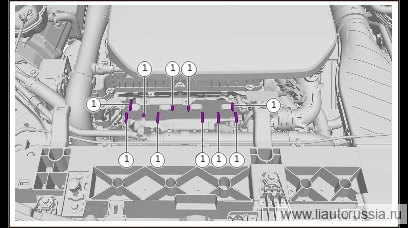

Выверните крепёжные гайки выпускного коллектора (10 шт.), снимите выпускной коллектор.
🔧 головка 11 ммодноразовая детальПримечание. Гайка в сборе 1000138 является одноразовой деталью, при каждом демонтаже необходимо заменять её на новую. -
Выверните шпильки (10 шт.).
🔧 головка E8 ммодноразовая детальПримечание. Шпилька 1000028 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.
Установка 2 шагов
-
Установите шпильку (10 шт.). Шпилька 1000028 Момент затяжки: Шаг 1 (3±0.45) Н·м Шаг 2 (12.8~17.3) Н·м
⚙︎ этап 1: 3±0.45 Н·м🔧 головка E8 мм Примечание: шпилька 1000028 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новуюодноразовая деталь -

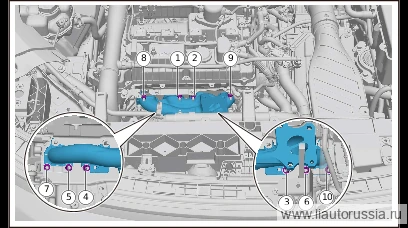

Установите выпускной коллектор, в последовательности ~ последовательно установите крепёжные гайки выпускного коллектора (10 шт.). Гайка в сборе 1000138. Момент затяжки: 25 (21,3~28,8) Н·м.
⚙︎ 2521.3~28.8 Н·м⚙︎ 2521.3~28.8 Н·м🔧 головка 11 ммодноразовая детальПримечание- Гайка в сборе 1000138 является одноразовой деталью, при каждом демонтаже необходимо заменять её на новую. 2.
- В последовательности.
- Повторно затяните крепёжные гайки выпускного коллектора (4 шт.).
- Гайка в сборе 1000138.
- Момент затяжки: 25 (21,3~28,8) Н·м.
- Используемый инструмент: головка 11 мм.
- Гайка в сборе 1000138 является одноразовой деталью, при каждом демонтаже необходимо заменять её на новую.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите шпильку (10 шт.). Шпилька 1000028 Момент затяжки: Шаг 1 (3±… | этап 1: 3±0.45 Н·м |
| Установите выпускной коллектор, в последовательности ①~⑩ последователь… | 2521.3~28.8 Н·м |
