Турбокомпрессор в сборе

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Подъём и опускание автомобиля
9. Нижняя защита переднего бампера в сборе
10. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
11. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
12. Слив и заправка моторного масла увеличителя запаса хода
13. Передняя защита моторного отсека
14. Декоративный кожух двигателя в сборе
15. Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
16. Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
17. Теплозащитный кожух турбокомпрессора
18. Узел очистки выхлопных газов в сборе
19. Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе

Снятие 14 шагов

1.

   1

   Отсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).
2. 2

   Отсоедините фиксатор жгута проводов турбокомпрессора в сборе (1 шт.).

3.

   3

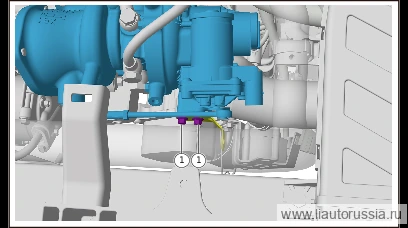

   Выверните крепёжные болты кронштейна жгута проводов турбокомпрессора (2 шт.), снимите кронштейн жгута проводов турбокомпрессора.

   🔧 головка 8 мм

4.

   4

   Выверните болты крепления отводящего трубопровода охлаждающей жидкости турбокомпрессора в сборе (1 шт.).

   🔧 головка 10 мм

5.

   5

   Выверните болты крепления отводящего трубопровода охлаждающей жидкости турбокомпрессора в сборе (1 шт.), отсоедините отводящий трубопровод охлаждающей жидкости турбокомпрессора в сборе от турбокомпрессора в сборе.

   🔧 головка 17 ммодноразовая деталь

   Примечание. Медная уплотнительная шайба 1003604 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.

6.

   6

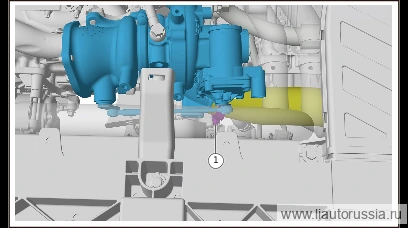

   Ослабьте хомут крепления впускного патрубка интеркулера I (1 шт.), отсоедините впускной патрубок интеркулера I от турбокомпрессора в сборе.

   🔧 головка 7 мм

7.

   7

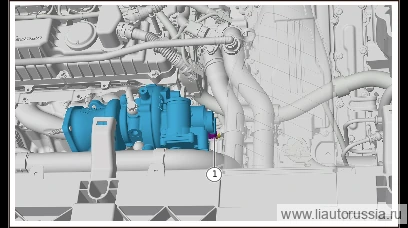

   Отсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).

8.

   8

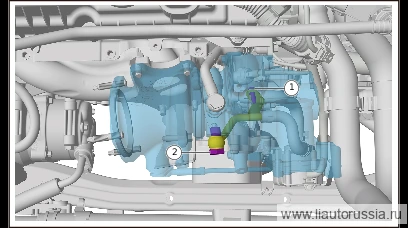

   Выверните болты крепления подводящего трубопровода охлаждающей жидкости турбокомпрессора в сборе (1 шт.).

   🔧 головка 10 мм

9.

   9

   Выверните болты крепления подводящего трубопровода охлаждающей жидкости турбокомпрессора в сборе (1 шт.), отсоедините подводящий трубопровод охлаждающей жидкости турбокомпрессора в сборе от турбокомпрессора в сборе.

   🔧 головка 17 ммодноразовая деталь

   Примечание. Медная уплотнительная шайба 1003604 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.

10.

    10

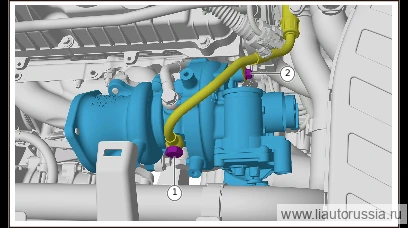

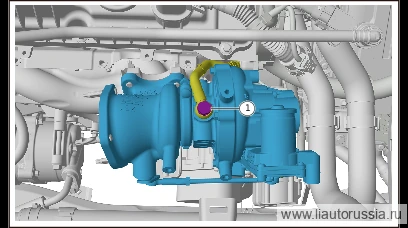

    Выверните болты крепления маслоподводящего трубопровода турбокомпрессора (1 шт.), отсоедините маслоподводящий трубопровод турбокомпрессора от турбокомпрессора в сборе.

    🔧 головка 17 ммодноразовая деталь

    Примечание. Медная уплотнительная шайба 1003604 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.

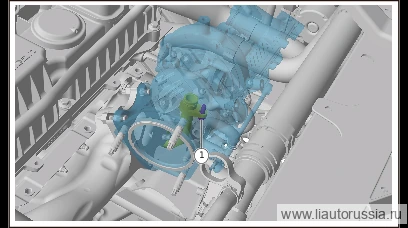

11.

    11

    Выверните крепёжные болты трубки возврата масла турбокомпрессора в сборе (1 шт.), отсоедините трубку возврата масла турбокомпрессора в сборе от турбокомпрессора в сборе.

    🔧 торцевая головка 10 ммодноразовая деталь

    Примечание. Уплотнительное кольцо круглого сечения 1003605 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.

12.

    12

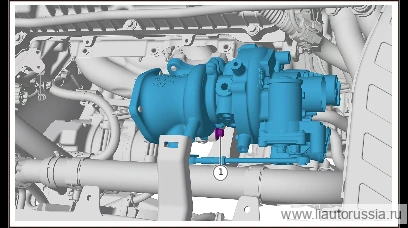

    Выверните болты крепления кронштейна турбокомпрессора (1 шт.).

    🔧 головка 10 мм

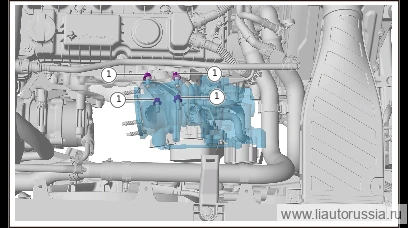

13.

    13

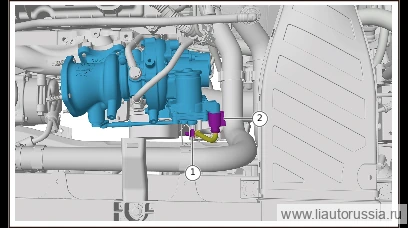

    Выверните гайки крепления турбокомпрессора в сборе (4 шт.), снимите турбокомпрессор в сборе.

    🔧 головка 13 ммX01-10000019одноразовая деталь

    Примечание

    • Уплотнительная прокладка выпускного коллектора и турбокомпрессора X01-10000019 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
    • Гайка 1001484 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
    • Уплотнительная прокладка выпускного коллектора и турбокомпрессора 1000227 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
    • Уплотнительное кольцо турбокомпрессора и катализатора 1002890 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.

14.

    14

    Выверните шпильку турбокомпрессора выпускного коллектора (4 шт.).

    🔧 торцевая головка E8одноразовая деталь

    Примечание. Шпилька турбокомпрессора выпускного коллектора 1002834 является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь.

Установка 14 шагов

1.

   1

   Установите шпильку турбокомпрессора выпускного коллектора (4 шт.). Момент затяжки: 15(12.8~17.3) Н·м.

   ⚙︎ 15(12.8~17.3) Н·м🔧 торцевая головка E8одноразовая деталь

   Примечание. Шпилька турбокомпрессора выпускного коллектора 1002834 является деталью одноразового использования, после каждого демонтажа необходимо устанавливать новую деталь.

2.

   2

   Установите турбокомпрессор в сборе, установите гайки крепления турбокомпрессора в сборе (4 шт.).

   ⚙︎ (30±3) Н·м🔧 головка 13 ммX01-10000019одноразовая деталь

   Примечание

   • Уплотнительная прокладка выпускного коллектора и турбокомпрессора X01-10000019 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
   • Гайка 1001484 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
   • Уплотнительная прокладка выпускного коллектора и турбокомпрессора 1000227 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
   • Уплотнительное кольцо турбокомпрессора и катализатора 1002890 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
   • Момент затяжки: (30±3) Н·м.

3.

   3

   Установите болты крепления кронштейна турбокомпрессора (1 шт.). Болт соединения кронштейна турбокомпрессора и турбокомпрессора 1001485. Момент затяжки: 25(18.8~31.3) Н·м.

   ⚙︎ 25(18.8~31.3) Н·м🔧 головка 10 мм

4.

   4

   Подсоедините маслоотводящий трубопровод турбокомпрессора к турбокомпрессору в сборе, установите болты крепления маслоотводящего трубопровода турбокомпрессора (1 шт.).

   ⚙︎ (10±1) Н·м🔧 головка 10 ммQ1840614F70одноразовая деталь

   Примечание

   • Уплотнительное кольцо круглого сечения 1003605 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую. Q1840614F70 шестигранный болт с фланцем.
   • Момент затяжки: (10±1) Н·м.

5.

   5

   Подсоедините маслоподводящий трубопровод турбокомпрессора к турбокомпрессору в сборе, установите болты крепления маслоподводящего трубопровода турбокомпрессора (1 шт.).

   ⚙︎ (33±4.5) Н·м🔧 головка 17 ммодноразовая деталь

   Примечание

   • Медная уплотнительная шайба 1003604 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
   • Момент затяжки: (33±4.5) Н·м.

6.

   6

   Подсоедините подводящий трубопровод охлаждающей жидкости турбокомпрессора в сборе к турбокомпрессору в сборе, установите болты крепления подводящего трубопровода охлаждающей жидкости турбокомпрессора в сборе (1 шт.).

   ⚙︎ 35(29.8~40.3) Н·м🔧 головка 17 ммодноразовая деталь

   Примечание

   • Медная уплотнительная шайба 1003604 является одноразовой деталью, при каждой разборке и сборке подлежит замене на новую.
   • Момент затяжки: 35(29.8~40.3) Н·м.
7. 7

   Установите болты крепления подводящего трубопровода охлаждающей жидкости турбокомпрессора в сборе (1 шт.). Момент затяжки: (8±1.2) Н·м.

   ⚙︎ (8±1.2) Н·м🔧 головка 10 мм

8.

   8

   Подсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).

9.

   9

   Подсоедините впускной патрубок интеркулера I к турбокомпрессору в сборе, затяните хомут крепления впускного патрубка интеркулера I (1 шт.).

   🔧 головка 7 мм

10.

    10

    Соедините трубопровод обратной подачи охлаждающей жидкости турбокомпрессора в сборе с турбокомпрессором в сборе, установите крепёжный болт трубопровода обратной подачи охлаждающей жидкости турбокомпрессора в сборе (1 шт.).

    ⚙︎ 35(29.8~40.3) Н·м🔧 головка 17 ммодноразовая деталь

    Примечание

    • Медная уплотнительная шайба 1003604 является одноразовой деталью, при каждой разборке и сборке необходимо заменять её на новую.
    • Момент затяжки: 35(29,8~40,3) Н·м.
11. 11

    Установите крепёжный болт трубопровода обратной подачи охлаждающей жидкости турбокомпрессора в сборе (1 шт.). Момент затяжки: (8±1,2) Н·м

    ⚙︎ (8±1.2) Н·м🔧 головка 10 мм

12.

    12

    Установите кронштейн жгута проводов турбокомпрессора, установите крепёжный болт кронштейна жгута проводов турбокомпрессора (2 шт.). ST00035 болт с наружным шестигранником и фланцем. Момент затяжки: (8±1,2) Н·м

    ⚙︎ (8±1.2) Н·м🔧 головка 8 мм

13.

    13

    Установите фиксатор жгута проводов турбокомпрессора в сборе (1 шт.).
14. 14

    Подсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).

Моменты затяжки — сводка
