Выпускной распредвал в сборе

Подготовительные работы 34

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Передняя защита моторного отсека
9. Задний уплотнитель моторного отсека
10. Левый уплотнитель моторного отсека
11. Левая защита моторного отсека в сборе
12. Правый уплотнитель моторного отсека
13. Правая защита моторного отсека в сборе
14. Декоративный кожух двигателя в сборе
15. правая опора переднего силового агрегата в сборе
16. Кронштейн переднего датчика кислорода
17. Правый кронштейн опоры силового агрегата
18. Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
19. Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
20. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
21. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
22. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
23. Верхняя уплотнительная прокладка топливного насоса высокого давления
24. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
25. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
26. Кронштейн топливной подающей трубки
27. Кронштейн крепления декоративного кожуха
28. Крышка головки блока цилиндров в сборе
29. Прокладка крышки головки блока цилиндров
30. Нижняя уплотнительная прокладка насоса высокого давления
31. Шкив и натяжной ролик, узел — Ремень
32. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
33. Верхняя направляющая в сборе
34. Впускной VCP

Снятие 2 шагов

1.

   1

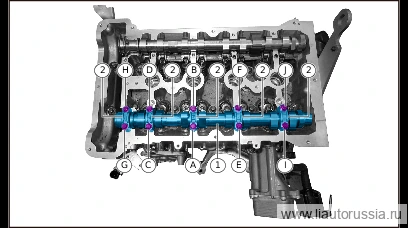

   В порядке номеров выверните крепёжные болты крышки подшипника распредвала (10 шт.), снимите крышку подшипника распредвала.

   🔧 головка 8 мм
2. 2

   Снимите выпускной распредвал в сборе.

   Примечание. При установке проверьте правильность номеров и порядка крышек подшипников распредвала.

Установка 3 шагов

1.

   1

   Установите выпускной распредвал в сборе.
2. 2

   Установите крышку подшипника распредвала, в порядке номеров установите крепёжные болты крышки подшипника распредвала (10 шт.). Момент затяжки: (10±1) Н·м При установке выпускного распредвала в сборе нанесите свежее моторное масло на шейки вала и кулачки выпускного распредвала в сборе.

   ⚙︎ (10±1) Н·м🔧 головка Примечание: ● При установке проверьте правильность номеров и порядка крышек подшипников распредвала 8 мм

3.

   3

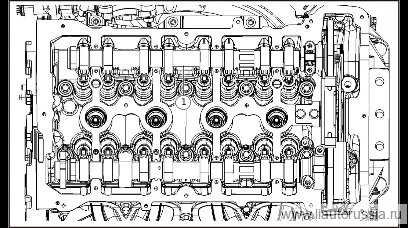

   Проверьте осевой зазор выпускного распредвала в сборе: 0.065 мм～0.15 мм.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
