Впускной VCP

Подготовительные работы 31

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Передняя защита моторного отсека
9. Задний уплотнитель моторного отсека
10. Левый уплотнитель моторного отсека
11. Левая защита моторного отсека в сборе
12. Правый уплотнитель моторного отсека
13. Правая защита моторного отсека в сборе
14. Декоративный кожух двигателя в сборе
15. правая опора переднего силового агрегата в сборе
16. Кронштейн переднего датчика кислорода
17. Правый кронштейн опоры силового агрегата
18. Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
19. Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
20. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
21. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
22. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
23. Верхняя уплотнительная прокладка топливного насоса высокого давления
24. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
25. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
26. Кронштейн топливной подающей трубки
27. Кронштейн крепления декоративного кожуха
28. Крышка головки блока цилиндров в сборе
29. Шкив и натяжной ролик, узел — Ремень
30. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
31. Верхняя направляющая в сборе

Снятие 1 шагов

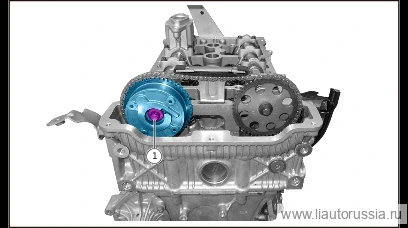

1.

   1

   Выверните центральный крепёжный болт впускного VCP (1 шт.), снимите впускной VCP. Не допускайте нагрузки на цепь привода ГРМ во избежание повреждения. Центральный болт 1000104 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь.

   🔧 торцевая головка E14 Примечание: ● При вывёртывании центрального болта впускного VCP обязательно установите приспособление для фиксации фаз ГРМ впускного распредвала и приспособление для фиксации фаз ГРМ выпускного распредвалаодноразовая деталь

Установка 1 шагов

1.

   1

   Установите впускной VCP, установите центральный крепёжный болт впускного VCP (1 шт.). Центральный болт 1000104 Момент затяжки: (20±2,5) Н·м + (180±5)° Не допускайте нагрузки на цепь привода ГРМ во избежание повреждения. Центральный болт 1000104 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь.

   ⚙︎ (20±2.5) Н·м🔧 торцевая головка E14 Примечание: ● При затяжке указанного болта обязательно установите приспособление для фиксации фаз ГРМ впускного распредвала и приспособление для фиксации фаз ГРМ выпускного распредвалаодноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
