Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе

Блок двигателя в сборе · Li L7 2022–2023 · стр. 515–517 оригинала
5 шагов снятия7 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Декоративный кожух двигателя в сборе

Снятие 5 шагов

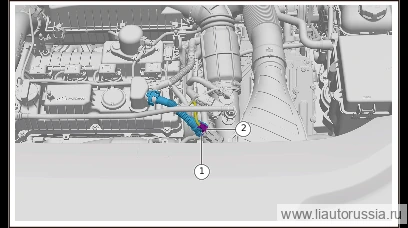

  1. Шаг 1

    Отсоедините стопорную пружину трубопровода картерных газов в сборе. 2. Разблокируйте разъём жгута проводов впускного шланга двигателя в сборе и одновременно отсоедините трубопровод картерных газов в сборе и разъём жгута проводов впускного шланга двигателя в сборе от впускного шланга двигателя в сборе.

  2. Шаг 2

    В направлении стрелки отломите выступ быстросъёмного фиксатора и снимите быстросъёмный фиксатор.

    одноразовая деталь
    Примечание. Быстросъёмный фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.

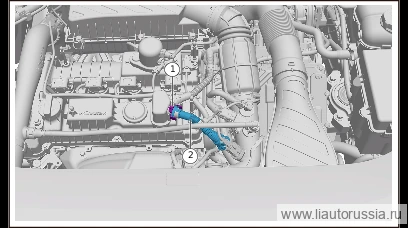

  3. Шаг 3

    В направлении, указанном стрелкой, нажмите на штуцер трубопровода картерных газов в сборе и отсоедините трубопровод картерных газов в сборе от крышки головки блока цилиндров в сборе.

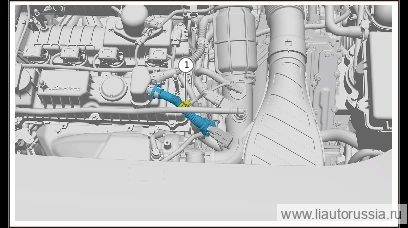

  4. Шаг 4

    Отсоедините кронштейн крепления жгута проводов двигателя в сборе от трубопровода картерных газов в сборе.

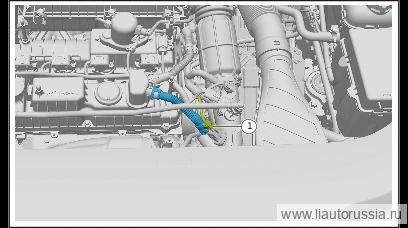

  5. Шаг 5

    Отсоедините разъём жгута проводов двигателя от трубопровода картерных газов в сборе и снимите трубопровод картерных газов в сборе.

Установка 7 шагов

  1. Шаг 1

    Установите трубопровод картерных газов в сборе, подсоедините разъём жгута проводов двигателя к трубопроводу картерных газов в сборе.

  2. Шаг 2

    Подсоедините кронштейн крепления жгута проводов двигателя в сборе к трубопроводу картерных газов в сборе.

  3. Шаг 3

    Установите быстросъёмный фиксатор.

    одноразовая деталь
    Примечание. Быстросъёмный фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новой деталью.

  4. Подсоедините трубопровод картерных газов в сборе к крышке головки блока цилиндров в сборе до упора.

  5. Шаг 5

    В направлении, указанном стрелкой, защёлкните выступ быстросъёмного фиксатора на трубопроводе картерных газов в сборе.

  6. Шаг 6

    Одновременно подсоедините трубопровод картерных газов в сборе и разъём жгута проводов впускного шланга двигателя в сборе к впускному шлангу двигателя в сборе, зафиксируйте разъём жгута проводов впускного шланга двигателя в сборе.

  7. Отсоедините стопорную пружину трубопровода картерных газов в сборе.
