Верхняя уплотнительная прокладка топливного насоса высокого давления

Блок двигателя в сборе · Li L7 2022–2023 · стр. 378–379 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Верхняя уплотнительная прокладка топливного насоса высокого давления

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Процедура сброса давления топлива
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Слив и заправка моторного масла увеличителя запаса хода
  8. Декоративный кожух двигателя в сборе
  9. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
  10. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе

Снятие 1 шагов

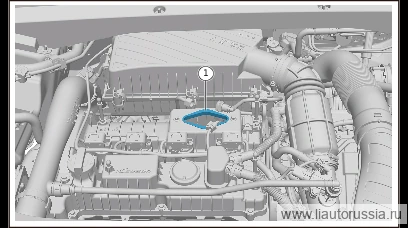

  1. Шаг 1

    Снимите верхнюю уплотнительную прокладку топливного насоса высокого давления.

    одноразовая деталь
    Примечание. 1001634 верхняя уплотнительная прокладка топливного насоса высокого давления — деталь одноразового использования, после каждой разборки и сборки необходимо заменять новой деталью.

Установка 1 шагов

  1. Установите верхнюю уплотнительную прокладку топливного насоса высокого давления.

    одноразовая деталь
    Примечание
    • 1001634 верхняя уплотнительная прокладка топливного насоса высокого давления — деталь одноразового использования, после каждой разборки и сборки необходимо заменять новой деталью.
    • Очистите контактную поверхность топливного насоса высокого давления в сборе.
