Кронштейн топливной подающей трубки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
Снятие 2 шагов
-

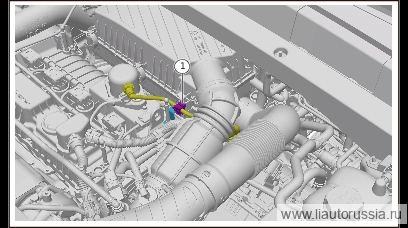

Отсоедините фиксирующую защёлку (1 шт.) топливоподающей трубки топливного бака в сборе III.
-

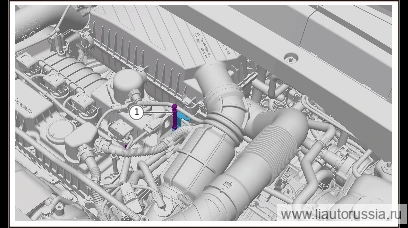

Выверните крепёжную опору декоративного кожуха, снимите кронштейн топливной подающей трубки.
🔧 длинная головка 10 мм
Установка 2 шагов
-
Установите кронштейн топливной подающей трубки, установите крепёжную опору декоративного кожуха. 1001629 Момент затяжки крепёжной опоры декоративного кожуха: (12±1) Н·м
⚙︎ (12±1) Н·м🔧 длинная головка 10 мм -
Установите фиксирующую защёлку (1 шт.) топливоподающей трубки топливного бака в сборе III.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн топливной подающей трубки, установите крепёжную о… | (12±1) Н·м |
