Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
Снятие 2 шагов
-

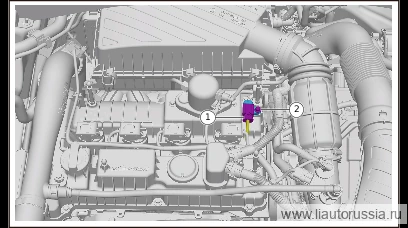

Отсоедините разъём жгута проводов датчика положения распредвала в сборе (1 шт.).
-
Выверните крепёжные болты датчика положения распределительного вала в сборе (1 шт.), снимите датчик положения распределительного вала в сборе.
🔧 головка 8 мм
Установка 2 шагов
-
Установите датчик положения распределительного вала в сборе, установите крепёжные болты датчика положения распределительного вала в сборе (1 шт.). Болт с наружным шестигранником и фланцем 1000242 Момент затяжки: (8±1) Н·м
⚙︎ (8±1) Н·м🔧 головка Внимание: при установке проверьте монтажное отверстие датчика на отсутствие посторонних предметов, а сигнальное кольцо — на наличие металлической стружки 8 мм -
Подсоедините разъём жгута проводов датчика положения распределительного вала в сборе (1 шт.).
Примечание- При установке нанесите необходимое количество смазки на наружную цилиндрическую поверхность уплотнительного кольца датчика положения распределительного вала в сборе.
- Запрещается устанавливать датчик положения распределительного вала в сборе с применением ударов инструментом.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик положения распределительного вала в сборе, установит… | (8±1) Н·м |
