Компоненты газораспределительного механизма — Роликовое коромысло выпускного клапана
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Бывшее в употреблении роликовое коромысло выпускного клапана (сторона выпуска) допускается повторно устанавливать только на прежнее место.
Подготовительные работы 35
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Декоративный кожух двигателя в сборе
- правая опора переднего силового агрегата в сборе
- Кронштейн переднего датчика кислорода
- Правый кронштейн опоры силового агрегата
- Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
- Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
- Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
- Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
- Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
- Верхняя уплотнительная прокладка топливного насоса высокого давления
- Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
- Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
- Кронштейн топливной подающей трубки
- Кронштейн крепления декоративного кожуха
- Крышка головки блока цилиндров в сборе
- Прокладка крышки головки блока цилиндров
- Нижняя уплотнительная прокладка насоса высокого давления
- Шкив и натяжной ролик, узел — Ремень
- Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
- Верхняя направляющая в сборе
- Звёздочка выпускного распредвала
- Выпускной распредвал в сборе
Снятие 2 шагов
-

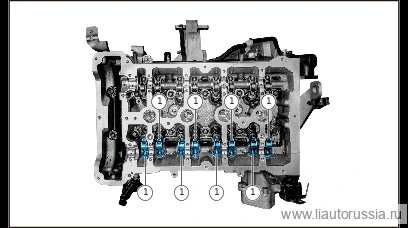

Извлеките узел выпускного роликового коромысла (со стороны впуска/выпуска) и выпускного гидравлического толкателя (со стороны впуска/выпуска).
Примечание. Узел выпускного роликового коромысла (со стороны впуска/выпуска) и выпускного гидравлического толкателя (со стороны впуска/выпуска) необходимо укладывать по порядку. -
Отсоедините гидравлический толкатель выпускного клапана (сторона впуска и выпуска) от роликового коромысла выпускного клапана (сторона впуска и выпуска), снимите роликовое коромысло выпускного клапана (сторона впуска и выпуска).
Установка 3 шагов
-
Установите гидравлический толкатель выпускного клапана (сторона впуска и выпуска) и роликовое коромысло выпускного клапана (сторона впуска и выпуска) в порядке, соответствующем порядку снятия.
Примечание. Бывшее в употреблении роликовое коромысло выпускного клапана (сторона впуска и выпуска) допускается повторно устанавливать только на прежнее место. -
Установите узел выпускного роликового коромысла (со стороны впуска/выпуска) и выпускного гидравлического толкателя (со стороны впуска/выпуска).
Примечание. При установке узла выпускного роликового коромысла (со стороны впуска/выпуска) и выпускного гидравлического толкателя (со стороны впуска/выпуска) нанесите на поверхность свежее моторное масло. -
Перед установкой распределительного вала выпускных клапанов в сборе проверьте правильность положения роликового коромысла выпускного клапана (сторона выпуска), убедитесь, что роликовое коромысло выпускного клапана (сторона выпуска) установлено устойчиво, без выпадения и перекоса.
