Компоненты впускного трубопровода — Трубопровод выхода воздуха интеркулера в сборе Ⅲ

Система впуска · Li L7 2022–2023 · стр. 801–802 оригинала
4 шагов снятия4 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты впускного трубопровода — Трубопровод выхода воздуха интеркулера в сборе Ⅲ

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Крышка смотрового люка аккумуляторной батареи
  5. Аккумулятор книга владельца
  6. Открытие и закрытие капота
  7. Декоративный кожух двигателя в сборе
  8. Воздушный фильтр в сборе
  9. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха

Снятие 4 шагов

  1. Шаг 1

    С помощью клещей для быстроразъёмных соединений разблокируйте фиксирующую защёлку соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от трубопровода выхода воздуха интеркулера Ⅶ.

  2. Ослабьте крепёжный хомут трубопровода выхода воздуха интеркулера Ⅵ (1 шт.), отсоедините трубопровод выхода воздуха интеркулера Ⅵ от трубопровода выхода воздуха интеркулера Ⅶ.

    🔧 головка 7 мм

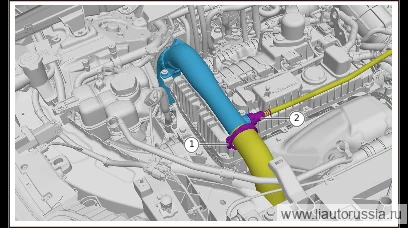

  3. Шаг 3

    Выверните крепёжный болт трубопровода выхода воздуха интеркулера Ⅶ (2 шт.), снимите трубопровод выхода воздуха интеркулера в сборе Ⅲ.

    🔧 головка 10 мм
  4. Ослабьте крепёжный хомут трубопровода выхода воздуха интеркулера Ⅷ (1 шт.), отсоедините трубопровод выхода воздуха интеркулера Ⅷ от увеличителя запаса хода.

    🔧 головка 7 мм

Установка 4 шагов

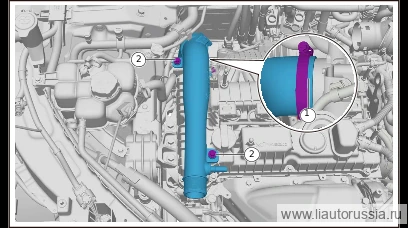

  1. Шаг 1

    Подсоедините трубопровод выхода воздуха интеркулера Ⅷ к увеличителю запаса хода, затяните крепёжный хомут трубопровода выхода воздуха интеркулера Ⅷ (1 шт.). 5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм
  2. Установите крепёжный болт трубопровода выхода воздуха интеркулера Ⅶ (2 шт.). Комбинированное изделие из шестигранного болта и плоской шайбы Q140B0625F36L Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка-бита 10 мм
  3. Шаг 3

    Подсоедините трубопровод выхода воздуха интеркулера Ⅵ к трубопроводу выхода воздуха интеркулера Ⅶ, затяните крепёжный хомут трубопровода выхода воздуха интеркулера Ⅵ (1 шт.). 5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм
  4. Подсоедините соединительную трубку Вентури II к выходной трубке интеркулера VII.

Моменты затяжки — сводка

ОперацияМомент
Подсоедините трубопровод выхода воздуха интеркулера Ⅷ к увеличителю за…6±0.5 Н·м
Установите крепёжный болт трубопровода выхода воздуха интеркулера Ⅶ (2…9±1 Н·м
Подсоедините трубопровод выхода воздуха интеркулера Ⅵ к трубопроводу в…6±0.5 Н·м
