Впускной распределительный вал в сборе

Подготовительные работы 34

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Передняя защита моторного отсека
9. Задний уплотнитель моторного отсека
10. Левый уплотнитель моторного отсека
11. Левая защита моторного отсека в сборе
12. Правый уплотнитель моторного отсека
13. Правая защита моторного отсека в сборе
14. Декоративный кожух двигателя в сборе
15. правая опора переднего силового агрегата в сборе
16. Кронштейн переднего датчика кислорода
17. Правый кронштейн опоры силового агрегата
18. Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
19. Компоненты впускных трубопроводов — Выходная трубка интеркулера VII
20. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
21. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
22. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
23. Верхняя уплотнительная прокладка топливного насоса высокого давления
24. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
25. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
26. Кронштейн топливной подающей трубки
27. Кронштейн крепления декоративного кожуха
28. Крышка головки блока цилиндров в сборе
29. Прокладка крышки головки блока цилиндров
30. Нижняя уплотнительная прокладка насоса высокого давления
31. Шкив и натяжной ролик, узел — Ремень
32. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
33. Верхняя направляющая в сборе
34. Впускной VCP

Снятие 2 шагов

1.

   1

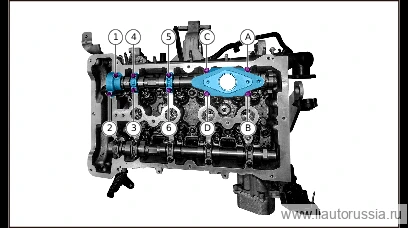

   В алфавитном порядке выверните крепёжные болты (4 шт.) корпуса насоса высокого давления, снимите корпус насоса высокого давления. В порядке номеров выверните крепёжные болты (6 шт.) крышки подшипника распределительного вала, снимите крышку подшипника распределительного вала. Используемый инструмент: 8 мм торцевая головка

   🔧 торцевая головка 2 8 мм

   Примечание. При установке проверьте правильность номеров и порядка расположения крышек подшипника распределительного вала.

2.

   2

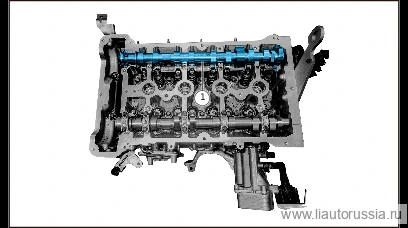

   Снимите впускной распределительный вал в сборе.

Установка 5 шагов

1.

   1

   Установите впускной распределительный вал в сборе.

   Примечание. При установке впускного распределительного вала в сборе нанесите свежее моторное масло на шейки и кулачки впускного распределительного вала в сборе.

2.

   2

   Установите крышки подшипника распределительного вала, в порядке номеров установите крепёжные болты (6 шт.) крышки подшипника распределительного вала. Момент затяжки: (10±1) Н·м

   ⚙︎ (10±1) Н·м🔧 торцевая головка 8 мм
3. 3

   Установите корпус насоса высокого давления, в алфавитном порядке установите крепёжные болты (4 шт.) корпуса насоса высокого давления. Момент затяжки: (10±1) Н·м При установке проверьте ориентацию корпуса насоса высокого давления, установите так, чтобы установочный штифт совпадал с установочным отверстием корпуса насоса высокого давления.

   ⚙︎ (10±1) Н·м🔧 торцевая головка Примечание: ● При установке проверьте правильность номеров и порядка расположения крышек подшипника распределительного вала 8 мм
4. 4

   Пластиковые уплотнительные кольца впускного распределительного вала: На новом впускном распределительном валу в сборе уже предварительно установлены два пластиковых уплотнительных кольца. Уплотнительные кольца не требуют обслуживания, заменяются только при повреждении. Необходимо проверить, свободно ли вращается уплотнительное кольцо в канавке кулачка.

5.

   5

   Проверьте осевой зазор распределительного вала: 0.065 мм～0.16 мм.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
