Компоненты системы охлаждения — Обратная трубка системы охлаждения турбокомпрессора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали

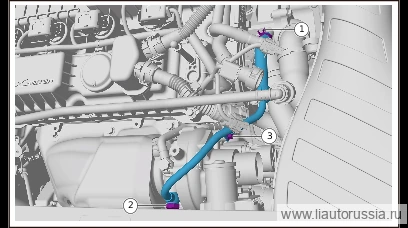

Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
Снятие 3 шагов
-
Выверните штуцерный болт крепления обратной трубки системы охлаждения турбокомпрессора в сборе (1 шт.).
🔧 головка 10 мм -
Выверните крепёжный болт обратной трубки системы охлаждения турбокомпрессора в сборе (1 шт.), отсоедините обратную трубку системы охлаждения турбокомпрессора в сборе от турбокомпрессора в сборе.
🔧 головка Внимание: уплотнительная шайба 1003361 является одноразовой деталью, при каждой разборке и сборке её необходимо заменять на новую 17 ммодноразовая деталь -
Ослабьте хомут, отсоедините обратную трубку системы охлаждения турбокомпрессора в сборе от турбокомпрессора.
Установка 3 шагов
-
Подсоедините обратную трубку системы охлаждения турбокомпрессора в сборе к турбокомпрессору, установите хомут.
-
Подсоедините обратную трубку системы охлаждения турбокомпрессора в сборе к турбокомпрессору в сборе, установите крепёжный болт обратной трубки системы охлаждения турбокомпрессора в сборе (1 шт.). Момент затяжки: 35(29.8~40.3) Нм
⚙︎ 35(29.8~40.3) Н·м🔧 головка Внимание: уплотнительная шайба 1003361 является одноразовой деталью, при каждой разборке и сборке её необходимо заменять на новую 17 ммодноразовая деталь -
Установите штуцерный болт крепления обратной трубки системы охлаждения турбокомпрессора в сборе (1 шт.). ST00031 болт с шестигранной фланцевой головкой Момент затяжки: (8±1.2) Нм
⚙︎ (8±1.2) Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините обратную трубку системы охлаждения турбокомпрессора в сбо… | 35(29.8~40.3) Н·м |
| Установите штуцерный болт крепления обратной трубки системы охлаждения… | (8±1.2) Н·м |
