Подводящая трубка охлаждения турбокомпрессора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы увеличителя запаса хода температура трубопроводов системы выпуска очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться охлаждения трубопроводов системы выпуска до комнатной температуры перед демонтажем, иначе раскалённые детали могут вызвать ожоги.
- Запрещается выполнение работ на высоковольтной электрической системе специалистами без средств индивидуальной защиты.
- Для предотвращения несчастных случаев высоковольтные компоненты необходимо накрывать изоляционной накладкой.
- При демонтаже и монтаже высоковольтных компонентов лица, имеющие удостоверение электрика по низковольтным работам (IC-карту), должны работать в высоковольтных диэлектрических перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполните процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль до касания земли, при этом не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёмника» — система автоматически выполнит накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии фиксирующих хомутов трубок обязательно используйте клещи для хомутов трубок, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
Снятие 3 шагов
-

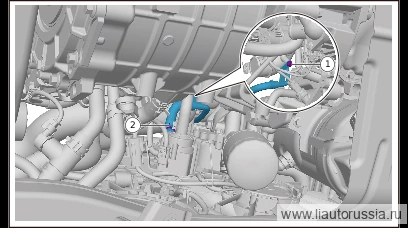

Выверните крепёжные болты подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.), отсоедините подводящую трубку охлаждения турбокомпрессора в сборе от турбокомпрессора в сборе.
🔧 головка Внимание: уплотнительное кольцо 1003361 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его на новое 17 ммодноразовая детальПримечание. Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем, во избежание ожогов от высокой температуры! -

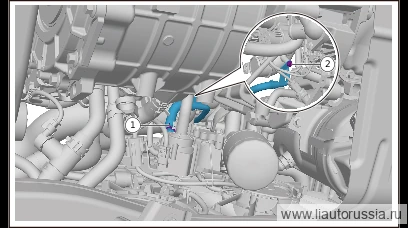

Ослабьте крепёжный хомут подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.), отсоедините подводящую трубку охлаждения турбокомпрессора в сборе от электронасоса ОЖ.
-

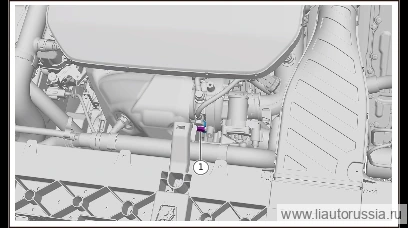

Выверните крепёжные болты подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.), снимите подводящую трубку охлаждения турбокомпрессора в сборе.
🔧 головка Предупреждение: Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем, во избежание ожогов от высокой температуры! 10 мм
Установка 3 шагов
-
Установите подводящую трубку охлаждения турбокомпрессора в сборе, установите крепёжные болты подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.). ST00031 болт с шестигранной фланцевой головкой Момент затяжки: (8±1,2) Н·м
⚙︎ (8±1.2) Н·м🔧 головка 10 мм -
Соедините подводящую трубку охлаждения турбокомпрессора в сборе с электронасосом ОЖ, установите крепёжный хомут подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.).
-
Соедините подводящую трубку охлаждения турбокомпрессора в сборе с турбокомпрессором в сборе, установите крепёжные болты подводящей трубки охлаждения турбокомпрессора в сборе (1 шт.). Момент затяжки: 35(29,8~40,3) Н·м
⚙︎ 35(29.8~40.3) Н·м🔧 головка Внимание: уплотнительное кольцо 1003361 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его на новое 17 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите подводящую трубку охлаждения турбокомпрессора в сборе, уста… | (8±1.2) Н·м |
| Соедините подводящую трубку охлаждения турбокомпрессора в сборе с турб… | 35(29.8~40.3) Н·м |
