Поддон картера и элементы смазки — Трубка масляного щупа в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Масляный поддон и элементы смазочной системы — Масляный щуп в сборе
Снятие 2 шагов
-
Расстыкуйте соединение переднего датчика кислорода в сборе с кронштейном пружины.
-

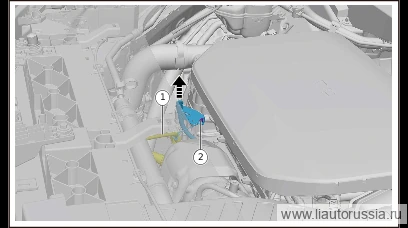

Выверните крепёжные болты трубки масляного щупа в сборе (1 шт.), снимите кронштейн пружины, извлеките трубку масляного щупа в сборе в направлении, указанном стрелкой.
🔧 головка 8 мм
Установка 2 шагов
-

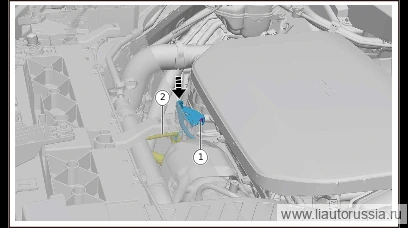

Установите трубку масляного щупа в сборе до упора в направлении, указанном стрелкой, установите кронштейн пружины, вверните крепёжные болты трубки масляного щупа в сборе (1 шт.). 1000145 Болт с наружной шестигранной цилиндрической головкой Момент затяжки: 8,8 (7,8~9,9) Н·м
⚙︎ 8.87.8~9.9 Н·м🔧 головка Внимание: перед установкой необходимо равномерно нанести смазку на уплотнительное кольцо трубки масляного щупа в сборе 8 ммПримечание. Проверьте уплотнительное кольцо трубки масляного щупа в сборе на наличие повреждений, в случае повреждения обязательно замените. -
Подсоедините передний датчик кислорода в сборе к кронштейну пружины.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите трубку масляного щупа в сборе до упора в направлении, указа… | 8.87.8~9.9 Н·м |
