Топливные трубопроводы и соединительные компоненты — Топливопровод высокого давления в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- После завершения установки проверьте герметичность топливной системы.
- При демонтаже топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
- Перед проведением работ с топливной системой на близком расстоянии должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно изгибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы или их повреждения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Процедура сброса давления топлива
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 4 шагов
-

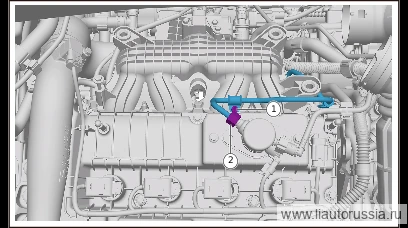

Выверните штуцер топливопровода высокого давления в сборе (1 шт.), отсоедините топливопровод высокого давления в сборе от топливного насоса высокого давления в сборе.
🔧 Гаечный ключ Примечание: топливопровод высокого давления в сборе 1001645 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо устанавливать новую деталь 17 ммодноразовая деталь -
Выверните крепёжный винт топливопровода высокого давления в сборе (1 шт.).
🔧 Головка под отвёртку 5 мм -

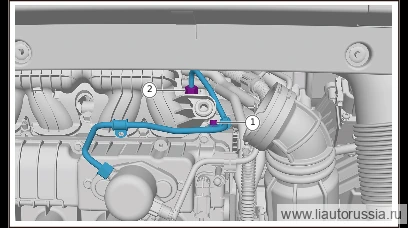

Выверните штуцер топливопровода высокого давления в сборе (1 шт.), отсоедините топливопровод высокого давления в сборе от топливной рампы высокого давления в сборе.
🔧 Гаечный ключ 17 мм -
Выверните крепёжный винт топливопровода высокого давления в сборе (1 шт.), снимите топливопровод высокого давления в сборе.
🔧 Головка под отвёртку 5 мм
Установка 4 шагов
-
Установите топливопровод высокого давления в сборе, установите крепёжный винт топливопровода высокого давления в сборе (1 шт.). ST00073 Винт с цилиндрической головкой и внутренним шестигранником Момент затяжки: (10±1.5) Н·м
⚙︎ (10±1.5) Н·м🔧 Головка под отвёртку 5 мм -
Подсоедините топливопровод высокого давления в сборе к топливной рампе высокого давления в сборе, установите штуцер топливопровода высокого давления в сборе (1 шт.). Момент затяжки: (30±2) Н·м
⚙︎ (30±2) Н·м🔧 Гаечный ключ Примечание: топливопровод высокого давления в сборе 1001645 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо устанавливать новую деталь 17 ммодноразовая деталь -
Установите топливопровод высокого давления в сборе, установите крепёжный винт топливопровода высокого давления в сборе (1 шт.). ST00073 Винт с цилиндрической головкой и внутренним шестигранником Момент затяжки: (10±1.5) Н·м
⚙︎ (10±1.5) Н·м🔧 Головка под отвёртку 5 мм -
Подсоедините топливопровод высокого давления в сборе к топливному насосу высокого давления в сборе, установите штуцер топливопровода высокого давления в сборе (1 шт.). Момент затяжки: (30±2) Н·м
⚙︎ (30±2) Н·м🔧 Гаечный ключ 17 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите топливопровод высокого давления в сборе, установите крепёжн… | (10±1.5) Н·м |
| Подсоедините топливопровод высокого давления в сборе к топливной рампе… | (30±2) Н·м |
| Установите топливопровод высокого давления в сборе, установите крепёжн… | (10±1.5) Н·м |
| Подсоедините топливопровод высокого давления в сборе к топливному насо… | (30±2) Н·м |
