Компоненты наддува — Кронштейн жгута проводов турбокомпрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 2 шагов
-

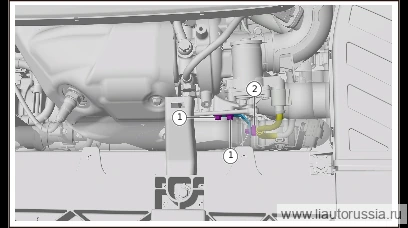

Отсоедините фиксатор жгута проводов турбокомпрессора в сборе (1 шт.).
-
Выверните крепёжные болты кронштейна жгута проводов турбокомпрессора (2 шт.), снимите кронштейн жгута проводов турбокомпрессора.
🔧 головка 8 мм
Установка 2 шагов
-
Установите кронштейн жгута проводов турбокомпрессора, установите крепёжные болты кронштейна жгута проводов турбокомпрессора (2 шт.). ST00031 Болт с шестигранной головкой и фланцем Момент затяжки: (8±1) Нм
⚙︎ (8±1) Н·м🔧 головка 8 мм -
Установите фиксатор жгута проводов турбокомпрессора в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов турбокомпрессора, установите крепё… | (8±1) Н·м |
