Поршень, шатун и узел коленчатого вала — Задний сальник

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	75DM3CWISM	Инструмент для установки заднего сальника двигателя		Установите задний сальник; в процессе установки нельзя повреждать кромку сальника.
2	KVAKUOSS6I	Инструмент для установки заднего сальника двигателя		Установите задний сальник, в процессе установки нельзя повреждать кромку сальника.

Подготовительные работы 53

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Высоковольтная система книга владельца
9. Декоративный кожух двигателя в сборе
10. Передняя защита моторного отсека
11. Задний уплотнитель моторного отсека
12. Левый уплотнитель моторного отсека
13. Левая защита моторного отсека в сборе
14. Правый уплотнитель моторного отсека
15. Правая защита моторного отсека в сборе
16. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
17. Впускной шланг воздушного фильтра
18. Воздушный фильтр в сборе
19. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
20. Впускная трубка интеркулера I
21. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
22. верхняя крышка электрощита моторного отсека
23. Подъём и опускание автомобиля
24. правая опора переднего силового агрегата в сборе
25. Накладка арки левого переднего колеса в сборе
26. Колесо в сборе (алюминиевое)
27. Стопорная гайка приводного вала
28. Подкрылок левого переднего колеса в сборе
29. Накладка правой передней колёсной арки в сборе
30. Колесо в сборе (алюминиевое)
31. Стопорная гайка приводного вала
32. Подкрылок правого переднего колеса в сборе
33. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
34. Правый передний приводной вал в сборе
35. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
36. Левый передний приводной вал в сборе
37. Подводящий шланг радиатора
38. Отводящий шланг радиатора
39. Шланг подпитки дополнительного бачка двигателя 3
40. Нижняя защита переднего бампера в сборе
41. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
42. Патрубок отвода воздуха интеркулера в сборе Ⅰ
43. Компрессор с электроприводом в сборе
44. Левая передняя нижняя защита днища
45. защитная балка шасси
46. Передний глушитель в сборе
47. Слив и заправка масла переднего редуктора
48. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
49. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
50. Мультирежимный электропривод в сборе
51. Торсионный демпфер
52. Обычный маховик
53. Поршень, шатун и коленчатый вал — Сигнальный диск

Снятие 1 шагов

1.

   1

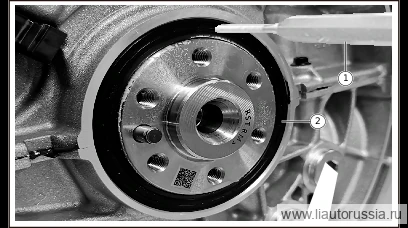

   Выбейте задний сальник с помощью выколотки.

   одноразовая деталь

   Примечание

   • Задний сальник 1001219 является одноразовой деталью, после каждой разборки и сборки необходимо заменять его новой деталью.
   • Опасность повреждения.

Установка 6 шагов

1.

   1

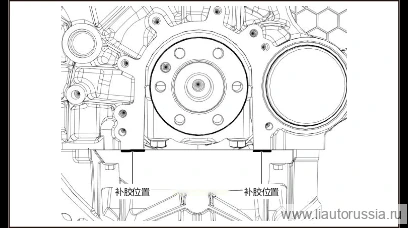

   Перед запрессовкой сальника проверьте поверхность соединения блока цилиндров и масляного поддона, очистите засохший силиконовый герметик с крышки заднего сальника коленчатого вала и её посадочной поверхности, и нанесите небольшое количество герметика (Loctite 5699) вдоль указанного на рисунке места.

2.

   2

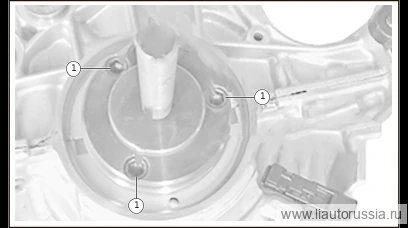

   Закрепите инструмент для установки заднего сальника двигателя на коленчатом валу прилагаемыми болтами.

3.

   3

   Слегка смажьте маслом инструмент для установки заднего сальника двигателя.
4. 4

   Расположите задний сальник на инструменте для установки заднего сальника двигателя и напрессуйте его на коленчатый вал в направлении, указанном стрелкой.

   одноразовая деталь

   Примечание

   • Задний сальник 1001219 является одноразовой деталью, после каждой разборки и сборки необходимо заменять его новой деталью.
   • После установки приспособления необходимо проверить полное прилегание, и только затем производить установку сальника.

5.

   5

   Запрессуйте задний сальник инструментом для установки заднего сальника двигателя заподлицо.

6.

   6

   Вверните инструмент для установки заднего сальника двигателя в блок цилиндров двигателя, затем снимите инструмент для установки заднего сальника двигателя.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
