Компоненты системы охлаждения — Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость для сбора, чтобы обеспечить возможность её повторного использования или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующего хомута водяного шланга обязательно используйте клещи для хомутов шлангов, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 26
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Задний уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний узел второй защитной стенки в сборе
- Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
- Впускной коллектор в сборе
Снятие 5 шагов
-

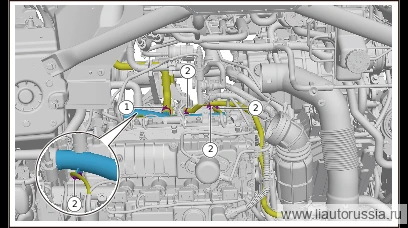

Ослабьте хомут крепления подводящего шланга отопителя двигателя (1 шт.), отсоедините подводящий шланг отопителя двигателя от патрубка подвода механического водяного насоса в сборе.
-
Отсоедините фиксатор жгута проводов двигателя (4 шт.).
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистралях перед демонтажем, во избежание ожогов высокой температурой! -

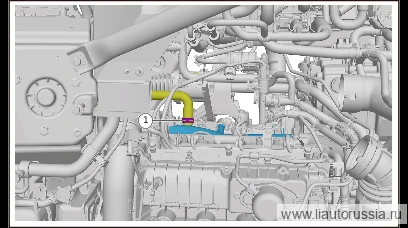

Ослабьте хомут крепления шланга подпитки охлаждающей жидкости (1 шт.), отсоедините шланг подпитки охлаждающей жидкости от патрубка подвода механического водяного насоса в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистралях перед демонтажем, во избежание ожогов высокой температурой! -

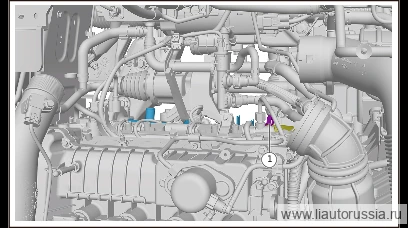

Ослабьте хомут крепления подводящего шланга механического водяного насоса (1 шт.), отсоедините подводящий шланг механического водяного насоса от патрубка подвода механического водяного насоса в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистралях перед демонтажем, во избежание ожогов высокой температурой! -

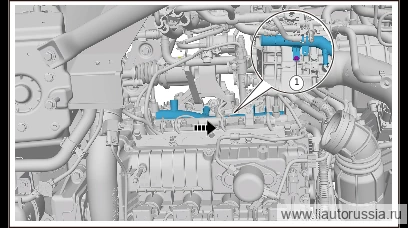

Выверните крепёжные болты патрубка подвода механического водяного насоса в сборе (1 шт.), снимите патрубок подвода механического водяного насоса в сборе в направлении, указанном стрелкой.
🔧 головка 10 ммодноразовая детальПримечание- Обязательно дождитесь остывания охлаждающей жидкости в магистралях перед демонтажем, во избежание ожогов высокой температурой!
- Уплотнительное кольцо патрубка подвода механического водяного насоса 1000272 является деталью одноразового использования — при каждой разборке/сборке необходимо заменять его на новое.
Установка 5 шагов
-
Установите патрубок подвода механического водяного насоса в сборе в направлении, указанном стрелкой, установите крепёжные болты патрубка подвода механического водяного насоса в сборе (1 шт.). ST00093 болт с шестигранной головкой и фланцем. Момент затяжки: (20±2) Н·м.
⚙︎ (20±2) Н·м🔧 головка 10 ммодноразовая детальПримечание. Уплотнительное кольцо патрубка подвода механического водяного насоса 1000272 является деталью одноразового использования — при каждой разборке/сборке необходимо заменять его на новое. -
Подсоедините подводящий шланг механического водяного насоса к патрубку подвода механического водяного насоса в сборе, установите хомут крепления подводящего шланга механического водяного насоса (1 шт.).
-
Подсоедините шланг подпитки охлаждающей жидкости к патрубку подвода механического водяного насоса в сборе, установите хомут крепления шланга подпитки охлаждающей жидкости (1 шт.).
-
Установите фиксатор жгута проводов двигателя (4 шт.).
-
Подсоедините подводящий шланг отопителя двигателя к патрубку подвода механического водяного насоса в сборе, установите хомут крепления подводящего шланга отопителя двигателя (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите патрубок подвода механического водяного насоса в сборе в на… | (20±2) Н·м |
