Узел охлаждения масляного фильтра

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	Z9L8O9R9JD	42P0030 Инструмент для снятия/установки масляного фильтра		Снятие/установка масляного фильтра
2	YSE31CEBN8	42P0030 Инструмент для снятия/установки масляного фильтра		Снятие/установка масляного фильтра

Подготовительные работы 21

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Передняя защита моторного отсека
9. Декоративный кожух двигателя в сборе
10. Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
11. Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
12. Теплозащитный кожух турбокомпрессора
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
14. Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
15. Компоненты датчиков системы двигателя — Датчик давления моторного масла в сборе
16. Подъём и опускание автомобиля
17. Нижняя защита переднего бампера в сборе
18. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
19. Узел очистки выхлопных газов в сборе
20. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
21. Слив и заправка моторного масла увеличителя запаса хода

Снятие 9 шагов

1.

   1

   Ослабьте масляный фильтр.

   🔧 Li-2504013A (42P0030 Инструмент для снятия/установки масляного фильтра), Li-2504013B (42P0030 Инструмент для снятия/установки масляного фильтра)одноразовая деталь

   Примечание

   • Масляный фильтр 1001787 является одноразовой деталью, при каждом снятии/установке необходимо заменять его на новый.
   • Масляный фильтр — быстроизнашивающаяся деталь, отворачивайте медленно.

2.

   2

   Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.
3. 3

   Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

   🔧 головка 8 мм

4.

   4

   Ослабьте хомут, соединение узла трубопровода возврата масла турбокомпрессора с узлом охлаждения масляного фильтра.

5.

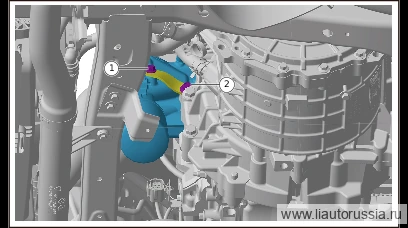

   5

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

   🔧 головка 13 мм
6. 6

   Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

   🔧 головка 10 мм

7.

   7

   Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

   🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм

8.

   8

   Снимите уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности.

   Примечание. Уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности являются одноразовыми деталями, повторное использование не допускается.
9. 9

   Выверните масляный фильтр, снимите масляный фильтр. Совет: вытрите вытекшее масло ветошью.

Установка 10 шагов

1.

   1

   Равномерно нанесите небольшое количество моторного масла на уплотнительное кольцо.

2.

   2

   Установите масляный фильтр.

   одноразовая деталь

   Примечание. Масляный фильтр является одноразовой деталью, при каждом снятии/установке необходимо заменять его на новый.
3. 3

   Установите уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности.

   Примечание

   • Уплотнительное кольцо водяного канала привалочной поверхности и уплотнительное кольцо масляного канала привалочной поверхности являются одноразовыми деталями, повторное использование не допускается.
   • Перед заменой уплотнительного кольца водяного канала привалочной поверхности и уплотнительного кольца масляного канала привалочной поверхности необходимо очистить контактную поверхность узла охлаждения масляного фильтра с увеличителем запаса хода.

4.

   4

   Установите узел маслоохладителя фильтра, установите крепёжные болты узла маслоохладителя фильтра (4 шт.). 1000164 Болт с шестигранной головкой с фланцем Момент затяжки: (10±1.5) Н·м

   ⚙︎ (10±1.5) Н·м🔧 головка 8 мм

5.

   5

   Установите опорную планку корпуса масляного фильтра, установите крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). ST00028 Шестигранный болт с фланцем Момент затяжки: (45±4) Н·м

   ⚙︎ (45±4) Н·м🔧 головка 10 мм
6. 6

   Установите крепёжные болты опорной планки основания масляного фильтра (1 шт.). 1001882 Болт. Момент затяжки: (20±2) Нм.

   ⚙︎ (20±2) Н·м🔧 торцевая головка 13 мм

7.

   7

   Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

8.

   8

   Установите узел электронного насоса ОЖ, установите крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.). Q1840616F70 Шестигранный болт с фланцем Момент затяжки: (10±1) Н·м

   ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70
9. 9

   Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

10.

    10

    Затяните масляный фильтр. Момент затяжки: (25±5) Н·м.

    ⚙︎ (25±5) Н·м🔧 Li-2504013A (42P0030 приспособление для снятия/установки масляного фильтра), Li-2504013B (42P0030 приспособление для снятия/установки масляного фильтра), масляный фильтр 1001787одноразовая деталь

    Примечание. Масляный фильтр 1001787 является одноразовой деталью, при каждом снятии/установке необходимо заменять его новой деталью.

Моменты затяжки — сводка
