Поршень, шатун и коленчатый вал — Передний сальник

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	GHKNVCHOPD	Инструмент для установки переднего сальника двигателя		Место установки позволяет легко производить демонтаж и монтаж; после установки не должно быть выступания или западания сальника, не должно быть деформации с нарушением герметичности, сальник и контактная поверхность не должны быть повреждены; позволяет быстро и точно устанавливать сальник в
2	XQCGR9KOCU	Инструмент для установки переднего сальника двигателя		Место установки позволяет легко производить демонтаж и монтаж; после установки не должно быть выступания или западания сальника, не должно быть деформации с нарушением герметичности, сальник и контактная поверхность не должны быть повреждены

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Нижняя защита переднего бампера в сборе
5. Колесо в сборе (алюминиевое)
6. Накладка правой передней колёсной арки в сборе
7. Подкрылок правого переднего колеса в сборе
8. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
9. Шкив и натяжной ролик, узел — Ремень
10. Демпферный шкив

Снятие 2 шагов

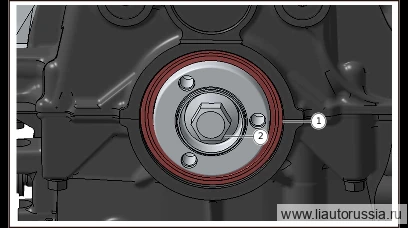

1.

   1

   Примечание

   • При поставке сальника (запасная часть для послепродажного обслуживания) необходимо предотвратить деформацию изделия.
   • Эту прокладку можно использовать в качестве инструмента для установки, не прикасайтесь пальцами к уплотняющей поверхности внутри сальника (опасность повреждения). 2.
   • Не ослабляйте центральный болт.
   • Если центральный болт ослаблен, звёздочка привода ГРМ и звёздочка привода масляного насоса больше не имеют силовой связи с коленчатым валом.
   • Распределительный вал может провернуться относительно коленчатого вала (опасность повреждения).

2.

   2

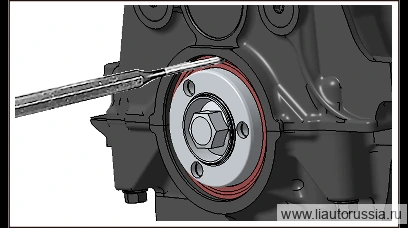

   Используя оправку (пробойник), выбейте передний сальник внутрь до тех пор, пока нижняя часть переднего сальника не наклонится наружу, затем снимите передний сальник.

   одноразовая деталь

   Примечание. Сальник 1001218 является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.

Установка 5 шагов

1.

   1

   Примечание

   • Передний сальник может соскользнуть внутрь.

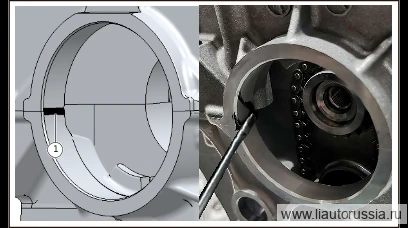

   • Перед запрессовкой переднего сальника нанесите герметик на стык блока цилиндров сверху/снизу по внутренней окружности гнезда сальника (с обеих сторон, слева и справа); нанесённый герметик должен соединяться с герметиком, имеющимся во внутренней полости.
   • Нанесите небольшое количество герметика на плоскую отвёртку, затем нанесите герметик с плоской отвёртки на фаски внутренней стороны верхнего и нижнего блоков цилиндров (с обеих сторон, слева и справа).

2.

   2

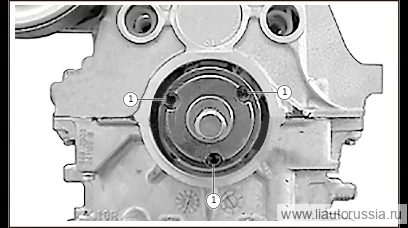

   Закрепите инструмент для установки переднего сальника двигателя на ступице шкива коленчатого вала. Момент затяжки: (15) Н·м

   ⚙︎ (15) Н·м

3.

   3

   Слегка смажьте маслом инструмент для установки переднего сальника двигателя.
4. 4

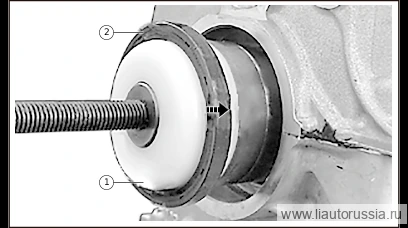

   Установите передний сальник на инструмент для установки переднего сальника двигателя, затем задвиньте его на картер коленчатого вала в направлении, указанном стрелкой.

   одноразовая деталь

   Примечание

   • Сальник 1001218 является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
   • После установки приспособления необходимо проверить его полное прилегание, только затем выполнять операцию установки сальника.

5.

   5

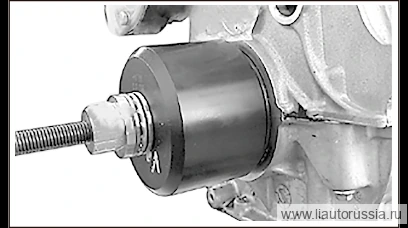

   С помощью инструмента для установки переднего сальника двигателя запрессуйте передний сальник заподлицо, затем снимите инструмент для установки переднего сальника двигателя.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
