Демпферный шкив
Блок двигателя в сборе · Li L7 2022–2023 · стр. 364–365 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
- Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
- Шкив и натяжной ролик, узел — Ремень
Снятие 1 шагов
-

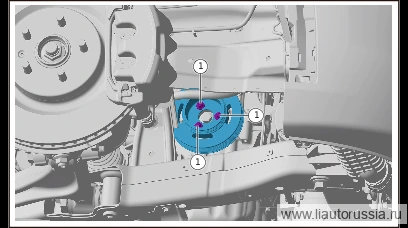

Выверните крепёжные болты демпферного шкива (3 шт.), снимите демпферный шкив.
🔧 головка E10
Установка 1 шагов
-
Установите демпферный шкив, установите крепёжные болты демпферного шкива (3 шт.) в порядке, указанном номерами. Момент затяжки: (32±3) Н·м
⚙︎ (32±3) Н·м🔧 головка E10
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите демпферный шкив, установите крепёжные болты демпферного шки… | (32±3) Н·м |
