Резьбовой штуцер
Блок двигателя в сборе · Li L7 2022–2023 · стр. 523–524 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.

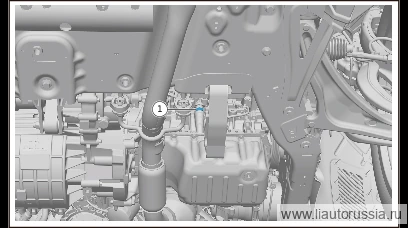

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 15
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка моторного масла увеличителя запаса хода
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- кронштейн правой тяги задней опоры переднего силового агрегата
Снятие 2 шагов
-
Выверните резьбовой штуцер.
🔧 гаечный ключ 21 мм -
Нажмите на фиксатор (2 шт.) узла трубопровода компенсационного газа и снимите резьбовой штуцер.
Установка 2 шагов
-
Установите резьбовой штуцер, затяните резьбовой штуцер. Момент затяжки: (40±4) Н·м.
⚙︎ (40±4) Н·м🔧 гаечный ключ 21 мм -
Зафиксируйте фиксатор (2 шт.) узла трубопровода компенсационного газа в положении установки.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите резьбовой штуцер, затяните резьбовой штуцер. Момент затяжки… | (40±4) Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
