Маслосъёмный колпачок
Блок двигателя в сборе · Li L7 2022–2023 · стр. 355–359 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
- При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
- При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
- При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
- После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | 20S5MYA39W | Инструмент для установки маслосъёмного колпачка |  | Предназначен для установки маслосъёмного колпачка |
| 2 | 44ZZ80CA6I | Инструмент для установки маслосъёмного колпачка |  | Предназначен для установки маслосъёмного колпачка |
Подготовительные работы 119
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Декоративный кожух двигателя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний узел второй защитной стенки в сборе
- Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Воздушный фильтр в сборе
- Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
- Впускная трубка интеркулера I
- Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
- Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
- Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
- Топливный бак и трубопроводные компоненты — Соединительная трубка Вентури II
- Компоненты впускного трубопровода — Трубопровод выхода воздуха интеркулера в сборе Ⅲ
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Теплозащитный кожух турбокомпрессора
- Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
- Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
- Узел очистки выхлопных газов в сборе
- Прокладка катализатора в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Слив и заправка моторного масла увеличителя запаса хода
- Компоненты наддува — Кронштейн жгута проводов турбокомпрессора
- Турбокомпрессор в сборе
- Узел маслоподающей трубки турбокомпрессора
- Наддув — Трубка возврата масла турбокомпрессора в сборе
- Подводящая трубка охлаждения турбокомпрессора в сборе
- Компоненты системы охлаждения — Обратная трубка системы охлаждения турбокомпрессора в сборе
- Выпускной коллектор
- Узел уплотнительной прокладки выпускного коллектора
- Впускной коллектор в сборе
- Топливные трубопроводы и соединительные компоненты — Топливопровод высокого давления в сборе
- Датчики системы двигателя (компонент)-Датчик высокого давления
- Топливные трубопроводы и соединительные детали — Топливная рампа высокого давления в сборе
- Кронштейн комбинированного трубопровода
- Быстросъёмный фиксатор
- Быстросъёмный фиксатор
- Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
- Трубопровод отвода картерных газов к впускному коллектору в сборе
- Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
- Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
- Задняя проушина
- Кронштейн крепления декоративного кожуха
- Кронштейн топливной подающей трубки
- Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
- верхняя крышка электрощита моторного отсека
- Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
- Верхняя уплотнительная прокладка топливного насоса высокого давления
- Топливные магистрали и соединительные компоненты — Толкатель топливного насоса в сборе
- Кронштейн крепления впускной трубки интеркулера
- Крышка головки блока цилиндров в сборе
- Прокладка крышки головки блока цилиндров
- Нижняя уплотнительная прокладка насоса высокого давления
- Узел распредвала-OCV
- Натяжитель ГРМ в сборе
- Топливные магистрали и соединительные детали — Форсунка в сборе
- Масляный поддон и элементы смазочной системы — Масляный щуп в сборе
- Поддон картера и элементы смазки — Трубка масляного щупа в сборе
- Датчик температуры охлаждающей жидкости
- Компоненты системы охлаждения — Термостат в сборе
- Восковой термостат
- Звёздочка выпускного распредвала
- Выпускной распредвал в сборе
- Компоненты газораспределительного механизма — Роликовое коромысло выпускного клапана
- Выпускной гидравлический толкатель
- Впускной VCP
- Впускной распределительный вал в сборе
- Компоненты газораспределительного механизма — Роликовое коромысло выпускного клапана
- Выпускной гидравлический толкатель
- Откачка и заправка хладагента
- правая опора переднего силового агрегата в сборе
- Накладка арки левого переднего колеса в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок правого переднего колеса в сборе
- Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
- Правый передний приводной вал в сборе
- Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
- Левый передний приводной вал в сборе
- Подводящий шланг радиатора
- Отводящий шланг радиатора
- Шланг подпитки дополнительного бачка двигателя 3
- Патрубок отвода воздуха интеркулера в сборе Ⅰ
- Компрессор с электроприводом в сборе
- Левая передняя нижняя защита днища
- защитная балка шасси
- Передний глушитель в сборе
- Узел ГБЦ-ГБЦ в сборе (запрессованная)
- Детали газораспределительного механизма — Сухарь клапана
- Верхняя опора пружины клапана
- Пружина клапана
- Впускной клапан
- Компоненты газораспределительного механизма — Выпускной клапан
Снятие 1 шагов
-

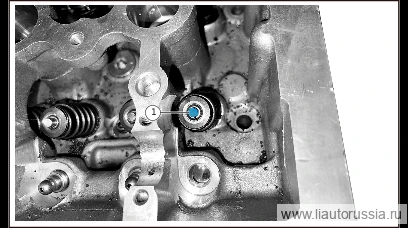

С помощью клещей для маслосъёмных колпачков снимите старый маслосъёмный колпачок, вращая его и одновременно вытягивая из направляющей втулки клапана.
одноразовая детальПримечание. Маслосъёмный колпачок 1000119 является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь.
Установка 2 шагов
-

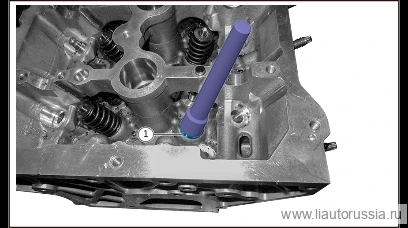

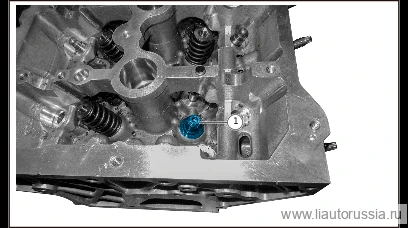

С помощью инструмента для установки маслосъёмного колпачка установите маслосъёмный колпачок на место.
одноразовая детальПримечание- Маслосъёмный колпачок 1000119 является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь.
- При установке маслосъёмного колпачка не допускайте перекоса, во избежание повреждения маслосъёмного колпачка или запрессованного узла головки блока цилиндров.
-
С помощью 5-мм бородка и резинового молотка легонько постучите по головке стержня клапана, чтобы тарелка пружины клапана и сухари клапана встали на место.
Примечание. Не повредите клапан.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
