Впускной клапан

Блок двигателя в сборе · Li L7 2022–2023 · стр. 333–336 оригинала

1 шагов снятия5 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.

Примечания

Перед измерением деталей очистите измеряемую деталь или зону чистящим средством, иначе результат измерения будет искажён.
При разборке и сборке многорежимного электропривода в сборе с двигателем в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
При снятии хомутов крепления водяных шлангов обязательно используйте специальные клещи для шлангов, использование других инструментов не допускается, иначе это повредит хомут и нарушит герметичность.
После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

Подготовительные работы 117

Снятие 1 шагов

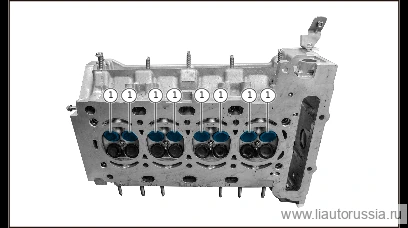

Снимите впускной клапан.

Примечание. Располагайте впускные клапаны по порядку.

Установка 5 шагов

Устанавливайте впускные клапаны по порядку.
Удалите нагар и масляные загрязнения с впускных клапанов, проверьте поверхность каждого впускного клапана и торец стержня клапана на наличие износа, следов прогара или деформации, при необходимости замените впускной клапан новым.
Проверьте торец стержня впускного клапана на наличие коррозионных пятен и износа. При их обнаружении выполните повторную обработку торцевой поверхности стержня клапана (не допускается чрезмерная обработка). При сильном износе замените впускной клапан новым. Проверка впускного клапана на герметичность
Установите маслосъёмный колпачок клапана, пружину клапана, верхнюю тарелку пружины клапана и сухари.
Залейте керосин соответственно во впускные и выпускные каналы цилиндров 1, 2, 3, 4, проверьте герметичность впускных клапанов и сёдел клапанов каждого цилиндра. 3. При наличии течи, в зависимости от ситуации, замените впускной клапан и обработайте седло клапана развёрткой седла пружины клапана до устранения течи, при необходимости замените напрессованный узел головки блока цилиндров.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

Калибровка высоты
Регулировка углов установки колёс (развал-схождение)
Калибровка кругового обзора 360°
Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
Калибровка камер кругового обзора
Калибровка лидара
