Впускной клапан

Блок двигателя в сборе · Li L6 2024 · стр. 372–375 оригинала

1 шагов снятия5 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.

Примечания

Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Подготовительные работы 108

Снятие 1 шагов

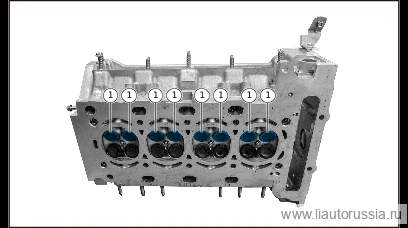

Снимите впускной клапан.

Примечание. Располагайте впускные клапаны по порядку.

Установка 5 шагов

Устанавливайте впускные клапаны по порядку.
Удалите нагар и масляные загрязнения с впускных клапанов, проверьте поверхность каждого впускного клапана и торец стержня клапана на наличие износа, следов прогара или деформации, при необходимости замените впускной клапан новым.
Проверьте торец стержня впускного клапана на наличие коррозионных пятен и износа. При их обнаружении выполните повторную обработку торцевой поверхности стержня клапана (не допускается чрезмерная обработка). При сильном износе замените впускной клапан новым. Проверка впускного клапана на герметичность
Установите маслосъёмный колпачок клапана, пружину клапана, верхнюю тарелку пружины клапана и сухари.
Залейте керосин соответственно во впускные и выпускные каналы цилиндров 1, 2, 3, 4, проверьте герметичность впускных клапанов и сёдел клапанов каждого цилиндра. 3. При наличии течи, в зависимости от ситуации, замените впускной клапан и обработайте седло клапана развёрткой седла пружины клапана до устранения течи, при необходимости замените напрессованный узел головки блока цилиндров.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

Регулировка углов установки колёс (развал-схождение)
Калибровка кругового обзора 360°
Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
Калибровка камеры кругового обзора — MAX
Калибровка лидара - MAX
