Задняя монтажная поперечина нижней защиты переднего бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
Снятие 1 шагов
-

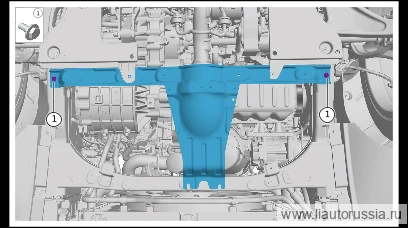

Выверните крепёжные болты заднего монтажного поперечного бруса нижней защитной панели переднего бампера в сборе (2 шт.), снимите задний монтажный поперечный брус нижней защитной панели переднего бампера в сборе.
🔧 головка Внимание: при демонтаже и монтаже необходимо приподнимать и поддерживать переднюю часть заднего монтажного поперечного бруса нижней защитной панели переднего бампера в сборе, чтобы избежать деформации заднего монтажного поперечного бруса нижней защитной панели переднего бампера в сборе 10 мм
Установка 1 шагов
-
Установите заднюю монтажную поперечину нижней защиты переднего бампера в сборе, установите крепёжные болты (2 шт.) задней монтажной поперечины нижней защиты переднего бампера в сборе. Q140B0616F70LS комбинированный крепёж: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю монтажную поперечину нижней защиты переднего бампера… | 9±1 Н·м |
