Задняя защитная панель передней части днища
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

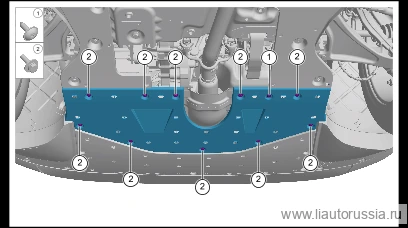

Выверните крепёжные винты передней части задней защитной панели днища (1 шт.).
🔧 головка-бита T25 -
Выверните крепёжные болты (10 шт.) передней части задней защиты днища, снимите переднюю часть задней защиты днища.
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите переднюю защитную панель днища, установите крепёжные болты передней защитной панели днища (10 шт.). Q146B0622F62LS комплект шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Установите крепёжные винты (1 шт.) заднего защитного щитка передней части шасси. M01-89274816 самонарезающий винт с полукруглой фланцевой головкой и внутренним шестигранно-звёздчатым профилем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите переднюю защитную панель днища, установите крепёжные болты… | 6±1 Н·м |
| Установите крепёжные винты (1 шт.) заднего защитного щитка передней ча… | 1.5±0.5 Н·м |
