Кронштейн передней защитной панели днища
Накладки днища · Li L6 2024 · стр. 2903–2904 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
Снятие 1 шагов
-

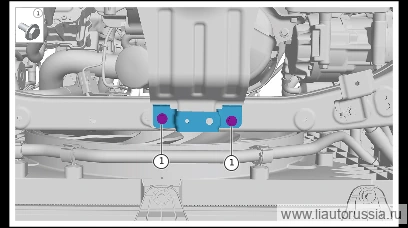

Выверните крепёжные болты кронштейна передней защитной панели днища (2 шт.), снимите кронштейн передней защитной панели днища.
🔧 головка 10 мм
Установка 1 шагов
-
Установите кронштейн переднего защитного щитка шасси, установите крепёжные болты (2 шт.) кронштейна переднего защитного щитка шасси. Q140B0616F70LS комбинированный крепёж: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн переднего защитного щитка шасси, установите крепё… | 9±1 Н·м |
