Правая защита моторного отсека в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 2 шагов
-

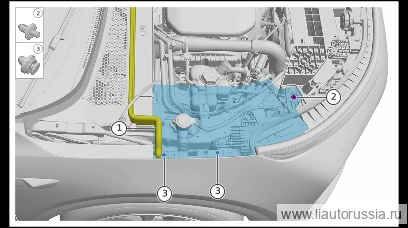

Отсоедините задний уплотнитель моторного отсека. 2 . Подденьте фиксирующие защёлки (1 шт.) защиты правой стороны моторного отсека в сборе.
-
Отсоедините фиксирующие защёлки правой защитной панели моторного отсека в сборе (2 шт.), снимите правую защитную панель моторного отсека в сборе.
X01-89691006одноразовая детальПримечание. Защёлка X01-89691006 является одноразовой деталью, при каждом демонтаже и монтаже её необходимо заменять на новую.
Установка 2 шагов
-
Установите правую защитную панель моторного отсека в сборе, убедитесь, что фиксирующие защёлки (2 шт.) правой защитной панели моторного отсека в сборе установлены до упора.
X01-89691006одноразовая детальПримечание. Защёлка X01-89691006 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её на новую. -
Установите фиксирующие клипсы правой защитной панели моторного отсека в сборе (1 шт.). X01-89696104 клипса 3. Верните на место задний уплотнитель моторного отсека.
X01-89696104
