Выходная трубка интеркулера I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 2 шагов
-

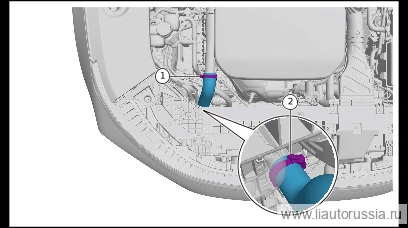

Ослабьте хомут крепления выходной трубки интеркулера I (1 шт.), отсоедините выходную трубку интеркулера I от выходной трубки интеркулера в сборе II, снимите выходную трубку интеркулера I.
🔧 мм, торцевая головка 7 -
Снимите крепёжный хомут выпускной трубки интеркулера I (1 шт.), отсоедините выпускную трубку интеркулера I от переднего воздухоохладителя в сборе.
🔧 головка 7 мм
Установка 2 шагов
-
Подсоедините выпускную трубку интеркулера I к переднему воздушному охладителю в сборе, установите крепёжный хомут выпускной трубки интеркулера I (1 шт.). Момент затяжки: 6±0.5 Н·м
⚙︎ 6±0.5 Н·м🔧 торцевая головка 7 мм -
Подсоедините выпускную трубку интеркулера I к выпускной трубке интеркулера II в сборе, установите фиксирующий хомут выпускной трубки интеркулера I (1 шт.). Момент затяжки: 6±0.5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка 7 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините выпускную трубку интеркулера I к переднему воздушному охл… | 6±0.5 Н·м |
| Подсоедините выпускную трубку интеркулера I к выпускной трубке интерку… | 6±0.5 Н·м |
