Верхний узел второй защитной стенки в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний правый блок второй защитной перегородки в сборе
- Кожух отвода воды в сборе
Снятие 2 шагов
-

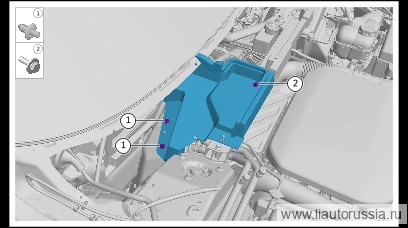

Снимите кнопочные фиксаторы (2 шт.) верхнего правого блока второй перегородки моторного отсека.
-
Выверните фиксирующие болты (1 шт.) верхнего блока второй защитной перегородки в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите верхнюю вторичную защитную перегородку в сборе, установите крепёжный болт (1 шт.) верхней вторичной защитной перегородки в сборе. Q146B0622F62L болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 мм -
Установите кнопочный фиксатор (2 шт.) верхней части второй защитной перегородки в сборе. X01-89696104 кнопочный фиксатор
X01-89696104
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите верхнюю вторичную защитную перегородку в сборе, установите… | 6±1 Н·м |
