Верхний правый блок второй защитной перегородки в сборе

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный колпачок
4. Щётка стеклоочистителя основного рычага в сборе
5. Щётка стеклоочистителя вспомогательного рычага в сборе
6. Передняя защита моторного отсека
7. Задний уплотнитель моторного отсека
8. Левая защита моторного отсека в сборе
9. Правая защита моторного отсека в сборе
10. Облицовочная панель вентиляции переднего щита в сборе

Снятие 3 шагов

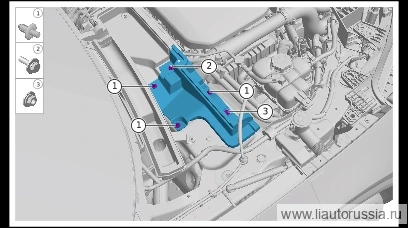

1.

   1

   Снимите кнопочные фиксаторы (3 шт.) верхнего правого блока второй перегородки моторного отсека.
2. 2

   Выверните крепежную гайку (1 шт.) правой верхней части второй защитной перегородки в сборе.

   🔧 торцевая головка 10 мм
3. 3

   Выверните крепёжные болты (1 шт.) верхнего правого блока второй перегородки моторного отсека, снимите верхний правый блок второй перегородки моторного отсека.

   🔧 Торцевая головка 10 мм

Установка 3 шагов

1. 1

   Установите верхний правый блок второй защитной перегородки в сборе, установите фиксирующие болты (1 шт.) верхнего правого блока второй защитной перегородки в сборе. Q146B0622F62L болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 головка 10 мм
2. 2

   Установите крепёжную гайку (1 шт.) правой верхней вторичной защитной перегородки в сборе. M01-89320206 гайка с шестигранным фланцем в комплекте с плоской шайбой Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммM01-89320206
3. 3

   Снимите кнопочный фиксатор (3 шт.) правой верхней части второй защитной перегородки в сборе. X01-89696104 кнопочный фиксатор

   X01-89696104

Моменты затяжки — сводка
