Облицовочная панель вентиляции переднего щита в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
Снятие 3 шагов
-

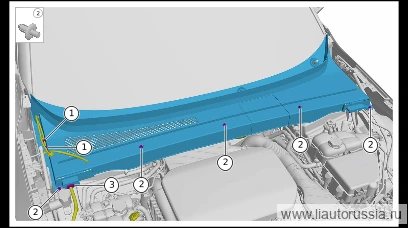

Отсоедините фиксирующую защёлку (2 шт.) передней трубки омывателя №1 в сборе.
-
Снимите кнопочный фиксатор (5 шт.) вентиляционной облицовки переднего щита в сборе, приподнимите вентиляционную облицовку переднего щита в сборе.
-
Отсоедините соединение жгута проводов моторного отсека в сборе с облицовочной панелью вентиляции щита передка в сборе, снимите облицовочную панель вентиляции щита передка в сборе.
Примечание. Для более наглядного отображения на изображении места снятия/установки детали капот моторного отсека на изображении не показан, в реальной работе демонтаж капота не требуется.
Установка 3 шагов
-
Подсоедините жгут проводов моторного отсека в сборе к накладке жабо в сборе.
-
Установите вентиляционную облицовку передней панели в сборе, установите фиксирующую защёлку (5 шт.) вентиляционной облицовки передней панели в сборе. X01-89696104 фиксатор-кнопка
X01-89696104 -
Установите фиксирующую защелку (2 шт.) передней трубки омывателя 1 в сборе.
