Левая защита моторного отсека в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
Снятие 2 шагов
-

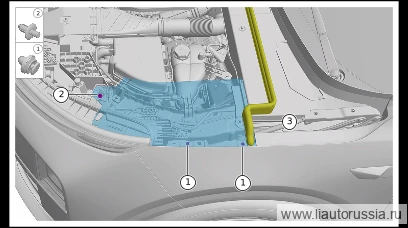

Отсоедините заднее уплотнение моторного отсека. 2. Отожмите фиксирующие защёлки (1 шт.) левой защитной панели моторного отсека в сборе.
-
Отсоедините фиксирующие защёлки левой защитной панели моторного отсека в сборе (2 шт.), снимите левую защитную панель моторного отсека в сборе.
X01-89691006одноразовая детальПримечание. Защёлки X01-89691006 являются одноразовыми деталями, после каждой разборки/сборки необходимо устанавливать новые детали.
Установка 3 шагов
-
Установите защиту левой стороны моторного отсека в сборе, убедитесь, что фиксирующие защёлки (2 шт.) защиты левой стороны моторного отсека в сборе установлены до конца.
X01-89691006одноразовая детальПримечание. Защёлки X01-89691006 являются одноразовыми деталями, при каждой разборке и сборке их необходимо заменять новыми. -
Установите фиксирующие защёлки левой защитной панели моторного отсека в сборе (1 шт.). X01-89696104 клипса 3. Верните на место задний уплотнитель моторного отсека.
X01-89696104 -

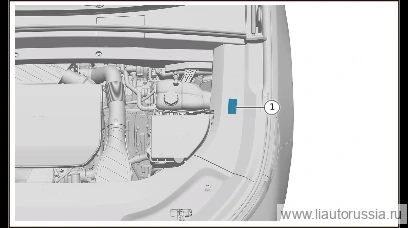

Наклейте маркировку расположения аккумуляторной батареи правильно на монтажную зону. LAA-50210017 маркировка расположения аккумуляторной батареи
Примечание. Очистите монтажную зону и снимите защитную плёнку с двустороннего скотча на обратной стороне маркировки расположения аккумуляторной батареи.
