Правая передняя колёсная арка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

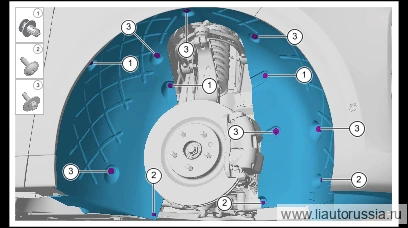

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 7 шагов
-

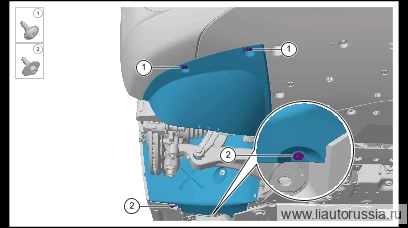

Выверните крепёжные винты левого переднего подкрылка (2 шт.).
🔧 торцевая насадка отвёртки T25 -
Выверните крепёжные болты (2 шт.) левого переднего подкрылка.
🔧 торцевая головка 10 мм -
Выверните крепёжные винты левого переднего подкрылка (3 шт.).
🔧 торцевая насадка отвёртки T25 -
Отсоедините фиксирующие защёлки левой передней колёсной арки (1 шт.).
X01-89696105одноразовая детальПримечание. X01-89696105 являются одноразовыми деталями, после каждой разборки/сборки необходимо устанавливать новые детали. -
Отсоедините фиксирующие защёлки левой передней колёсной арки (3 шт.).
X01-89696105одноразовая детальПримечание. X01-89696105 являются одноразовыми деталями, после каждой разборки/сборки необходимо устанавливать новые детали. -
Выверните крепёжные винты (3 шт.) левого переднего подкрылка.
🔧 торцевая головка T25 -
Выверните крепёжные болты левого переднего подкрылка (6 шт.), снимите левый передний подкрылок.
🔧 головка 10 мм
Установка 7 шагов
-
Установите левый передний подкрылок, установите крепёжные болты (6 шт.) левого переднего подкрылка. X01-89146620 комбинированный крепёж: болт с шестигранной головкой с внутренним шестигранно-звёздчатым профилем, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620 -
Установите крепёжные винты левой передней колёсной арки (3 шт.). M01-89274816 саморез с полукруглой фланцевой головкой и внутренним шлицевым приводом (звёздочка) Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816 -
Установите фиксирующие защёлки (3 шт.) левого переднего подкрылка.
X01-89696105одноразовая детальПримечание. X01-89696105 являются одноразовыми деталями, при каждой разборке и сборке их необходимо заменять новыми. -
Установите фиксирующие защёлки (1 шт.) левого переднего подкрылка.
X01-89696105одноразовая детальПримечание. X01-89696105 являются одноразовыми деталями, при каждой разборке и сборке их необходимо заменять новыми. -
Установите крепёжные винты левого переднего подкрылка (3 шт.). M01-89274816 саморез с полукруглой головкой, фланцем и внутренним шестигранником-звёздочкой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка отвёртки T25M01-89274816 -
Установите крепёжные болты (2 шт.) левого переднего подкрылка. X01-89146620 комбинированный крепёж: болт с шестигранной головкой с внутренним шестигранно-звёздчатым профилем, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620 -
Установите крепёжные винты левой передней колёсной арки (2 шт.). M01-89274816 саморез с полукруглой фланцевой головкой и внутренним шлицевым приводом (звёздочка) Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый передний подкрылок, установите крепёжные болты (6 шт.… | 6±1 Н·м |
| Установите крепёжные винты левой передней колёсной арки (3 шт.). M01-8… | 1.5±0.5 Н·м |
| Установите крепёжные винты левого переднего подкрылка (3 шт.). M01-892… | 1.5±0.5 Н·м |
| Установите крепёжные болты (2 шт.) левого переднего подкрылка. X01-891… | 6±1 Н·м |
| Установите крепёжные винты левой передней колёсной арки (2 шт.). M01-8… | 1.5±0.5 Н·м |
