Датчик температуры охлаждающей жидкости
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Запрещается выполнение работ с высоковольтной электрической системой специалистам без средств индивидуальной защиты.
- Высоковольтные компоненты необходимо накрывать изоляционным материалом во избежание несчастных случаев.
- При снятии и установке высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен работать в высоковольтных диэлектрических перчатках и обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполните процедуру отключения высокого напряжения.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя мерную ёмкость для последующей регенерации или утилизации.
- Не допускается слив охлаждающей жидкости в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- По коммерческим соображениям блок цилиндров в качестве запасной части не поставляется; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже фиксирующих хомутов трубок обязательно используйте водопроводные (шланговые) клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- трубка чистого воздуха в сборе
Снятие 4 шагов
-

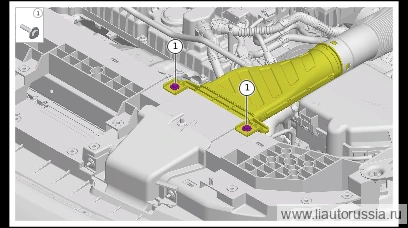

Выверните крепёжные болты впускной трубки воздушного фильтра в сборе (2 шт.), отсоедините впускную трубку воздушного фильтра в сборе.
🔧 Головка 10 мм -

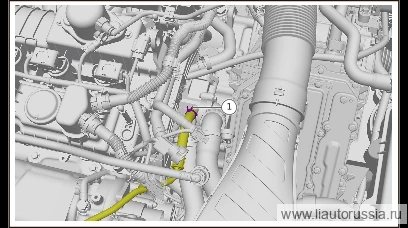

Ослабьте хомут крепления трубки обратного тока охлаждающей жидкости турбокомпрессора в сборе (1 шт.), отсоедините трубку обратного тока охлаждающей жидкости турбокомпрессора в сборе от термостата в сборе.
Примечание. Обязательно! Дождитесь охлаждения температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -

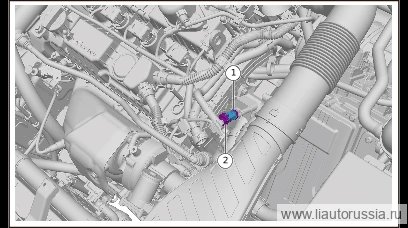

Отсоедините разъём жгута проводов датчика температуры охлаждающей жидкости (1 шт.).
-
Используя инструмент, аккуратно выверните датчик температуры охлаждающей жидкости, снимите датчик температуры охлаждающей жидкости.
🔧 рожковый гаечный ключ Примечание: проверьте, что в резьбовом отверстии корпуса термостата отсутствуют остатки фиксирующего клея 19 мм
Установка 5 шагов
-
Проверьте отсутствие дефектов резьбы датчика температуры охлаждающей жидкости и корпуса термостата, нанесите клей на датчик с помощью носика тюбика (Loctite 12086), нанесение клея перпендикулярно направлению резьбы, количество клея на 2~3 витка резьбы, в середине резьбы. Марка фиксирующего клея: Loctite 12086
-
Установите датчик температуры охлаждающей жидкости, аккуратно установите датчик температуры охлаждающей жидкости с помощью инструмента. Момент затяжки: 17.5±2.5 Н·м
⚙︎ 17.5±2.5 Н·м🔧 комбинированный гаечный ключ 19 мм -
Подсоедините разъём жгута проводов датчика температуры охлаждающей жидкости (1 шт.).
-
Подсоедините трубку обратного тока охлаждающей жидкости турбокомпрессора в сборе к термостату в сборе, установите хомут крепления трубки обратного тока охлаждающей жидкости турбокомпрессора в сборе (1 шт.).
-
Установите впускную трубу воздушного фильтра в сборе, установите крепёжный болт впускной трубы воздушного фильтра в сборе (2 шт.). Комбинация болта с шестигранной головкой Q140B0625F36L, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик температуры охлаждающей жидкости, аккуратно установи… | 17.5±2.5 Н·м |
| Установите впускную трубу воздушного фильтра в сборе, установите крепё… | 9±1 Н·м |
