Трубка чистого воздуха в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
Снятие 5 шагов
-

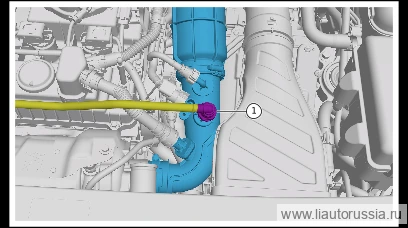

Используя клещи для быстроразъёмных соединений, разблокируйте фиксатор соединительной трубки Вентури II, отсоедините соединительную трубку Вентури II от патрубка чистого воздуха в сборе.
-

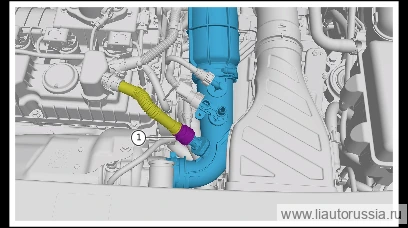

Отсоедините быстроразъёмный соединитель отвода картерных газов двигателя от трубки чистого воздуха в сборе.
-

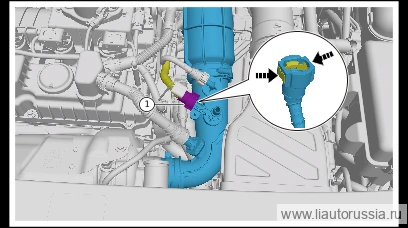

Используя клещи для быстроразъёмных соединений, разблокируйте соединение трубопровода TEV с магистралью автомобиля, отсоедините соединение трубопровода TEV с магистралью автомобиля.
-

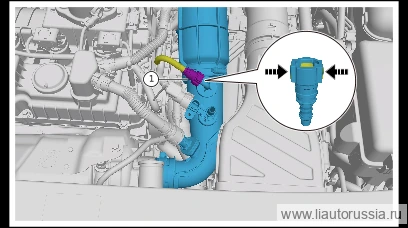

Отсоедините в направлении, указанном стрелкой, соединение штуцера трубопровода компенсационного газа с трубкой чистого воздуха в сборе.
-

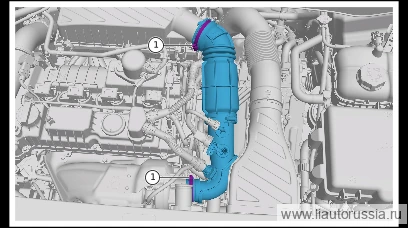

Ослабьте фиксирующий хомут трубы чистого воздуха в сборе (2 шт.), снимите трубу чистого воздуха в сборе.
🔧 головка 7 мм
Установка 5 шагов
-
Установите патрубок чистого воздуха в сборе, затяните хомут крепления патрубка чистого воздуха в сборе (2 шт.). Момент затяжки: 3.25±0.25 Н·м.
⚙︎ 3.25±0.25 Н·м🔧 мм, торцевая головка 7 -
Подсоедините штуцер компенсационной газовой магистрали к трубке чистого воздуха в сборе.
-
Подсоедините соединение трубопровода TEV с магистралью автомобиля.
-
Подсоедините быстроразъёмный штуцер картерных газов двигателя (ДВС) к трубке чистого воздуха в сборе.
-
Подсоедините соединительную трубку Вентури II к трубе чистого воздуха в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите патрубок чистого воздуха в сборе, затяните хомут крепления… | 3.25±0.25 Н·м |
