Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Проверьте уплотнительное кольцо датчика давления диагностики десорбции на предмет повреждений, при наличии повреждений замените датчик давления диагностики десорбции.
- При установке нанесите необходимое количество смазки на наружную поверхность уплотнительного кольца датчика давления диагностики десорбции.
- Запрещается устанавливать датчик давления диагностики десорбции ударами инструмента.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
Снятие 2 шагов
-

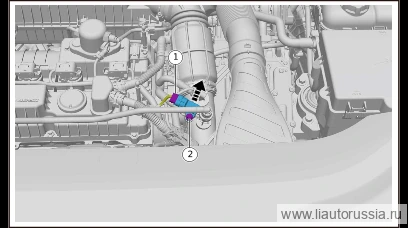

Отсоедините разъём жгута проводов датчика давления диагностики десорбции (1 шт.).
-
Выверните крепёжные болты датчика давления диагностики десорбции (1 шт.), снимите датчик давления диагностики десорбции, перемещая его вверх по направлению стрелки.
🔧 головка 10 мм
Установка 2 шагов
-
Установите датчик давления диагностики продувки, двигая вниз по направлению стрелки, установите болт крепления датчика давления диагностики продувки (1 шт.). Q1860620F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61 -
Подсоедините разъём жгута проводов датчика давления диагностики продувки адсорбера (1 шт.).
Примечание- Проверьте уплотнительное кольцо круглого сечения датчика давления диагностики продувки адсорбера на предмет повреждений, при наличии повреждений замените датчик давления диагностики продувки адсорбера.
- При установке нанесите необходимое количество смазки на наружную цилиндрическую поверхность уплотнительного кольца круглого сечения датчика давления диагностики продувки адсорбера.
- Запрещается использовать инструмент для забивания датчика давления диагностики продувки адсорбера при установке.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик давления диагностики продувки, двигая вниз по направ… | 9±1 Н·м |
