Крышка головки блока цилиндров в сборе

Подготовительные работы 16

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Декоративный кожух двигателя в сборе
7. соединительная трубка Вентури II
8. Компоненты впускного трубопровода — Патрубок выхода интеркулера II
9. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
10. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
11. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
12. Верхняя уплотнительная прокладка топливного насоса высокого давления
13. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
14. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
15. Кронштейн топливной подающей трубки
16. Кронштейн крепления декоративного кожуха

Снятие 6 шагов

1. 1

   Отломите ушко быстросъёмной фиксирующей клипсы в направлении стрелки, снимите быстросъёмную фиксирующую клипсу.

   Примечание. Обязательно замените быстросъёмную фиксирующую клипсу на новую.

2.

   2

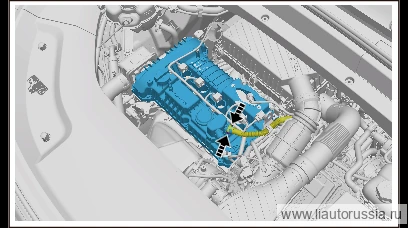

   Нажмите на штуцер магистрали отвода картерных газов к впускному коллектору в сборе в направлении стрелки, отсоедините магистраль отвода картерных газов к впускному коллектору в сборе от крышки головки блока цилиндров в сборе.

3.

   3

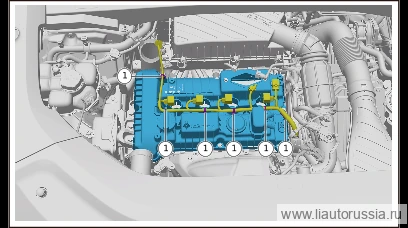

   Отсоедините фиксатор крепления жгута проводов двигателя в сборе (6 шт.), отведите жгут проводов двигателя в сборе в сторону.

4.

   4

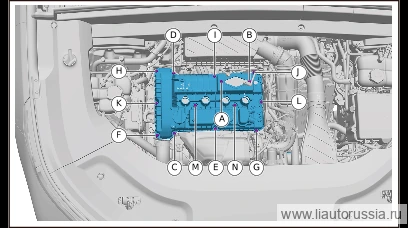

   В алфавитном порядке выверните крепёжные болты (14 шт.) крышки головки блока цилиндров в сборе, снимите крышку головки блока цилиндров в сборе.

   🔧 головка 10 мм

5.

   5

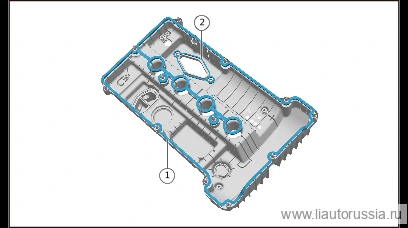

   Снимите прокладку крышки головки блока цилиндров.

   одноразовая деталь

   Примечание. Прокладка крышки головки блока цилиндров 1001633 является деталью одноразового использования, при каждом снятии/установке обязательно заменяйте её на новую.
6. 6

   Снимите нижнюю уплотнительную прокладку насоса высокого давления.

   одноразовая деталь

   Примечание. 1001635 нижняя уплотнительная прокладка насоса высокого давления — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её новой деталью.

Установка 6 шагов

1.

   1

   Установите нижнее уплотнение топливного насоса высокого давления.

   одноразовая деталь

   Примечание. Нижнее уплотнение топливного насоса высокого давления 1001635 является деталью одноразового использования, при каждом снятии/установке обязательно заменяйте её на новую.
2. 2

   Установите прокладку крышки головки блока цилиндров.

   одноразовая деталь

   Примечание

   • Прокладка крышки головки блока цилиндров 1001633 является деталью одноразового использования, при каждом снятии/установке обязательно заменяйте её на новую.
   • При замене крышки головки блока цилиндров в сборе следите за тем, чтобы прокладка крышки головки блока цилиндров и нижнее уплотнение топливного насоса высокого давления были установлены на место; необходимо очистить контактные поверхности прокладки крышки головки блока цилиндров и нижнего уплотнения топливного насоса высокого давления.

3.

   3

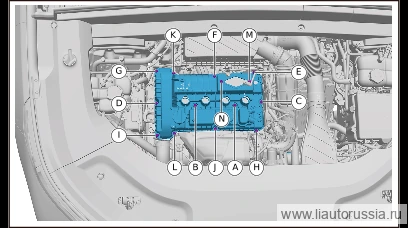

   Установите крышку головки блока цилиндров в сборе, установите болты крепления крышки головки блока цилиндров в сборе (14 шт.) в алфавитном порядке. 1000145 болт с наружной шестигранной цилиндрической головкой Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 10 мм

4.

   4

   Установите жгут проводов двигателя в сборе, установите фиксатор крепления жгута проводов двигателя в сборе (6 шт.).

5.

   5

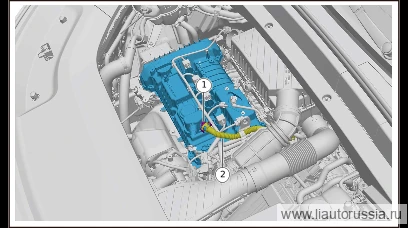

   Установите быстросъёмную фиксирующую клипсу, подсоедините магистраль отвода картерных газов к впускному коллектору в сборе к крышке головки блока цилиндров в сборе до упора.

6.

   6

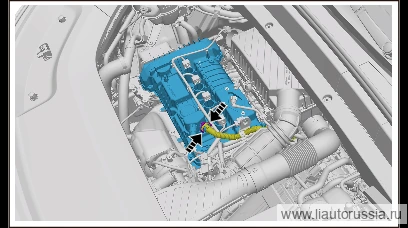

   В направлении стрелки защёлкните ушко быстросъёмной фиксирующей клипсы на магистрали отвода картерных газов к впускному коллектору в сборе.

Моменты затяжки — сводка
