Соединительная трубка Вентури II
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
Снятие 2 шагов
-

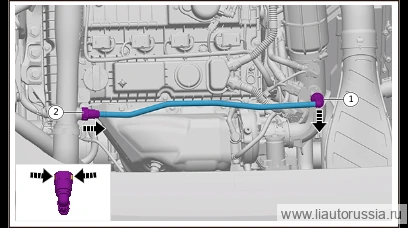

С помощью клещей для быстроразъёмных соединений разблокируйте разъём соединительной трубки Вентури II, в направлении, указанном стрелкой, отсоедините соединительную трубку Вентури II от впускного шланга двигателя в сборе.
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём соединительной трубки Вентури II, в направлении, указанном стрелкой, отсоедините соединительную трубку Вентури II от выпускной трубки интеркулера II, снимите соединительную трубку Вентури II.
Установка 1 шагов
-

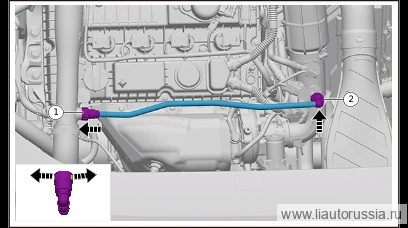

Установите соединительную трубку Вентури II, соедините в направлении, указанном стрелкой, соединительную трубку Вентури II с выпускной трубкой интеркулера II.
Примечание- При соединении соединительной трубки Вентури II с выпускной трубкой интеркулера II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините соединительную трубку Вентури II с выпускной трубкой интеркулера II до упора, при этом должен раздаться щелчок. 2.
- Соедините в направлении, указанном стрелкой, соединительную трубку Вентури II с впускным шлангом двигателя (ДВС) в сборе.
- При соединении соединительной трубки Вентури II с впускным шлангом двигателя (ДВС) в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините соединительную трубку Вентури II с впускным шлангом двигателя (ДВС) в сборе до упора, при этом должен раздаться щелчок.
