Компоненты впускного трубопровода — Патрубок выхода интеркулера II

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Открытие и закрытие капота
5. Подъём и опускание автомобиля
6. Декоративный кожух двигателя в сборе
7. Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха

Снятие 4 шагов

1.

   1

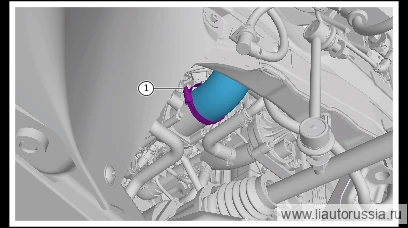

   Ослабьте хомут крепления хомута выходной трубки интеркулера в сборе I (1 шт.).

   🔧 мм, торцевая головка 7

2.

   2

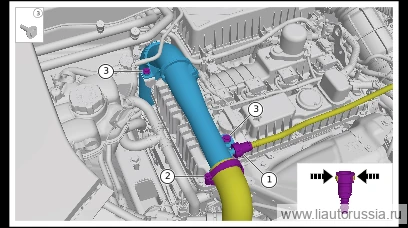

   С помощью клещей для быстроразъёмных соединений разблокируйте быстроразъёмное соединение трубки Вентури II, отсоедините соединительную трубку Вентури II от выпускной трубки интеркулера в сборе II.
3. 3

   Ослабьте хомут крепления (1 шт.) трубки выпуска воздуха интеркулера I в сборе, отсоедините трубку выпуска воздуха интеркулера I в сборе от трубки выпуска воздуха интеркулера II в сборе.

   🔧 головка 7 мм
4. 4

   Выверните крепёжные болты выпускной трубки интеркулера II в сборе (2 шт.), снимите выпускную трубку интеркулера II в сборе.

   🔧 торцевая головка 10 мм

Установка 4 шагов

1.

   1

   Установите крепёжный болт отводящей трубы интеркулера в сборе II (2 шт.).

   🔧 головка 10 мм
2. 2

   Установите хомут крепления выпускной трубки интеркулера I в сборе (1 шт.), подсоедините выпускную трубку интеркулера I в сборе к выпускной трубке интеркулера II в сборе.

   🔧 головка 7 мм
3. 3

   Подсоедините соединительную трубку Вентури II к выходной трубке интеркулера в сборе II.

4.

   4

   Установите выпускную трубку интеркулера в сборе II, установите крепёжный хомут выпускной трубки интеркулера в сборе I (1 шт.). Q140B0625F36L комбинированный болт с шестигранной головкой и плоской шайбой Момент: 6±0.5 Н·м

   ⚙︎ 6±0.5 Н·м🔧 головка 7 мм

Моменты затяжки — сводка
